新製品
災害対応トイレユニット
STUシリーズ
日常は自転車置場として、災害時はトイレブースに。
トイレ環境設備をパッケージでご提案します。
POINT
- 軽量かつシンプルな構造なので、どなたでも簡単に開閉できます。
- 工具不要で組立てが可能です。
- ブースの連続設置が可能。車椅子用ブースもご用意しています。
（標準ブース：間口1m 車椅子用ブース：間口1.5m） - 通常時は片持ちタイプの自転車置場などとして利用。壁面にはプラメタル（アルミ樹脂複合板）を採用しています。
積水化学工業株式会社
マンホール直結式災害用トイレ
下水道総合地震対策事業の適用対象で、下水道管に直接排出するため衛生的で処理量に制限がない処理方式です。
日之出水道機器株式会社
小口径トイレ用鉄蓋・衛生機器（洋式タイプ）
［小口径トイレ用鉄蓋］
［洋式タイプ/VE100W］
組立手順
組み立ては数ステップ。誰でも簡単に設置できます。
車輪止めの取り外し
ユニットの開放
ユニットの引き出し
ユニットの固定
扉の開放
仕切パネル保持材の取り付け
（□１５００タイプのみ）
扉用重りの取り付け

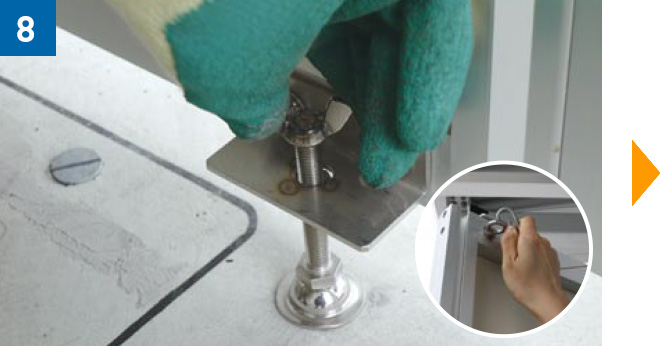

仕切パネルの固定
組立完了
推奨設置場所
仕様 参考図
トイレユニット 仕様
| 支柱／フレーム | SS400/SGHC |
|---|---|
| パネル枠 | アルミ押出型材 |
| パネル面材 | アルミ樹脂積層複合板（プラメタル） |
| 車輪止め | STK400 |
シェルター 仕様
| 支柱 | STKR400 | 桁梁/パラペット | アルミニウム押出型材 |
|---|---|---|---|
| 主梁 | STKR400 | 屋根材 | アルミ屋根（アルルーフ） |
| 小梁 | STK400 | 縦樋 | AAS |
参考図面（標準ブース×５）※基礎寸法は参考値です。
| タイプ | 製品寸法 W×D×H（mm） |
参考基礎寸法 （シェルター） W×D×H（mm） |
|
|---|---|---|---|
| 標準ブース×５ | トイレユニット | 5000×1145×2020 | 6000×1000×1000 |
| シェルター | 6071×2500×2100 | ||
参考図面（標準ブース×４＋車椅子用ブース×１）※基礎寸法は参考値です。
| タイプ | 製品寸法 W×D×H（mm） |
参考基礎寸法 （シェルター） W×D×H（mm） |
|
|---|---|---|---|
| 標準ブース×４＋ 車椅子用ブース×１ |
トイレユニット | 5000×1145×2020 | 6600×1000×1000 |
| シェルター | 6675×2500×2100 | ||
