防音めかくし塀
PS-4型/PS-4型Gタイプ

街に、人に、さりげない安心と、心地よい暮らしを。
めかくし機能によるプライバシー保護に加え、防音機能により日々の騒音までも低減して快適な住環境を提供する、防音性・施工性・意匠性を追求したセキスイ防音めかくし塀シリーズ。

設計強度：建築基準法施行令第87条　Ｖ0＝34ｍ/ｓ　地表面粗度区分Ⅲ
（風圧力はフェンスの高さにより異なりますがH5000以下では約1000Ｎ/㎡です。）
パネル本体は風圧力2000Ｎ/㎡に耐える強度です。

「ステンベージュ（当社色No.ベージK）」は「景観に配慮した防護柵の整備ガイドライン」（国土交通省・景観に配慮した防護柵推進検討委員会）に記載されている「グレーベージュ（薄灰茶色）」に準拠した色です。

製品仕様・図面・設置事例などの
資料請求はこちら

高性能吸音タイプ
吸音タイプに高周波領域の性能をUPさせた保育施設向け高周波タイプ

特長

施工性

施工現場に合わせてその場で対応可能な自由設計

片側方向のみの施工場所でも対応可能

従来の両面施工を見直し、片側から施工できる取付構造とすることで施工性と現場対応性の向上を図りました。

背面から施工できないケースにも対応可能

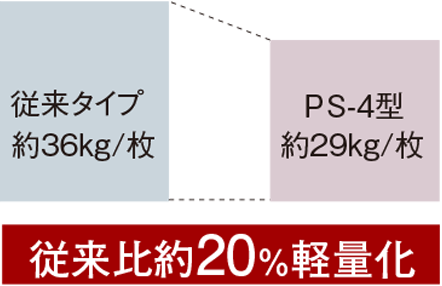

従来タイプより大幅に軽量化を実現

施工性には何より「軽さ」が基本。アルミ枠の採用、その他構成部材の見直しにより大幅な軽量化を実現しました。

遮音タイプ

吸音タイプ

※1ｍ×2ｍパネルで算出

現地による端尺パネル加工

独自のアルミ枠構造により、面材・中間層・上下枠の同寸法カットと縦枠取付で端尺パネルを製作できます。
端尺パネル切詰加工は現地にてお願いします。

遮音タイプはパネルの状態でワンカットも可能です。

環境配慮

地球にやさしく人にやさしい素材

環境へ配慮し、中間層にはリサイクル可能な多孔質樹脂を採用しました。

意匠性

独自の技術を活かしたデザインへのこだわり

高いデザイン性

シンプルな形状としながらも、細部に至るまでデザインに配慮しています。

高級感漂うテクスチャー

パネル面材に採用しているプラメタル（アルミ・樹脂積層複合材）の表面はエンボス加工仕上げで高級感を一層高めています。

少ない表裏感

固定柱方式と独自の取付金具により表裏感を抑えました。敷地内側からの意匠性と隣地への配慮が可能です。

景観性

風景に溶け込みながらさりげなく機能を発揮

※本製品は不燃材料ではありません。ガソリンスタンド隣接地など不燃材料指定地域でのご使用はお避けください。

防音めかくし塀ＰＳ-4型/PS-4型Gタイプ〈遮音タイプ〉

遮音性・景観性を追求した防音めかくし塀遮音タイプが、周囲の騒音を遮断し、プライバシーを守り、快適な住環境を創造します。

公共構造物、屋外駐車場、集合住宅、一般住宅及び、商業施設の外構においてエアコンの室外機や自動車のエンジン音などの騒音を遮りたい場所を対象とした製品です。遮音パネルには、遮音性はもちろん、軽量、フラット性、剛性という優れた特長をもつセキスイ独自のプラメタル（アルミ・樹脂積層複合材）を採用しており、パネルの軽量化を実現しました。

「特許申請済」

防音性

独自の二重壁構造

遮音パネルは、セキスイ独自の二重壁構造になっております。壁と壁との中空部分には、多孔質樹脂を配置し、軽さと高遮音性を両立しています。また、ニ重壁の部材には、セキスイ独自の技術で開発したプラメタル（アルミ・樹脂積層複合材）を採用しており、剛性、軽量化、遮音性をさらに高めています。

パネル断面構造図

設置効果確認試験

弊社音響試験棟半無響室内で、実際の設置状態を想定した音響性能検証試験を実施しました。下の試験模式図のように「防音めかくし塀PS-4型 / PS-4型Gタイプ遮音タイプ」の有無による音圧レベル差を測定しています。

音響透過損失（パネルそのものの遮音性能）

一般的な騒音レベル例

設置効果測定場所：弊社音響試験棟

※上記に記載した試験結果の数値は、参考値であり、保証値ではありません。

防音めかくし塀ＰＳ- 4型/ＰＳ-4型Gタイプ〈吸音タイプ〉

遮音タイプに吸音性能をプラス、周囲の騒音を遮断することはもちろん、音源側に対する反射音も低減します。

「特許申請済」

パンチング開口部があるときの吸音効果

吸音効果

パンチング開口部から入った音を多孔質樹脂により、音のエネルギーから熱エネルギーに変えることで、音源側の反射音を低減します。

防音性

独自の遮音+吸音構造

吸音パネルの遮音面には、セキスイ独自の技術で開発したプラメタル（アルミ・樹脂積層複合材）を採用、鋼板との組み合わせで遮音性能を高めています。また、吸音面には、パンチングプラメタルを使用、パンチングの開口部から入った音を多孔質樹脂により音のエネルギーから熱エネルギーに変えて騒音を低減します。

プラメタル（アルミ・樹脂積層複合材）

パネル断面図

設置効果確認試験

弊社音響試験棟半無響室内で、実際の設置状態を想定した音響性能検証試験を実施しました。下の試験模式図のように『防音めかくし塀PS-4型/ PS-4型Gタイプ吸音タイプ』の遮音タイプに対する吸音の効果の測定と、『防音めかくし塀PS-4型/ PS-4型Gタイプ吸音タイプ』の有無による音圧レベル差を測定しています。
