ナビフラッシュ

  • 特長

    • 電池交換可 交換時期目安3年
    • ソーラー式
    • 夜間発光

    業界初!※ ソーラー駆動の縦長+青色LED視線誘導標

    • 2009年2月6日現在での日本国内の道路用視線誘導標
    スポットフラッシュ
    • 縦長発光で道路線形がわかりやすい
      縦長LED発光で、遠近感を強調できるため、夜間のスムーズな視線誘導が可能
    • 環境にやさしい太陽電池式
      電気工事が不要なため設置箇所を選ばない
      ■太陽電池キャップ
      • 現場でキャップを回転し、太陽電池面を南向きに調整可能
      • キャップの固定には盗難防止ネジを採用(施工には付属の特殊レンチを使用)
    • 設置状況に応じて発光パターンを選択可能
      常灯発光・高速点滅発光の2種類から現場で切替可能
    • 遠くからも見やすい、当社独自の光学設計レンズ
      光を大きく・明るく見せる特殊レンズにより、遠くから視認可能
      ■光学設計レンズ
      • LED光を集光し、発光を大きく・明るく見せる
      ■蛍光反射体(蛍光黄緑色)
      • 蛍光反射で昼間・薄暮時・霧発生時に高い視認性を発揮
    • 省電力設計によるスリムな形状
      狭い場所にも設置可能な製品サイズ(製品外形:約φ80mm)
    • 夜間に見やすい高輝度青色LED発光
      プルキニエ現象※を考慮した青色発光により、夜間の高い視認性を実現
    • 縦長発光(ナビフラッシュ)

      縦長発光(ナビフラッシュ)

      大きさの違いが大きく距離感がつかみやすい

    • 点発光(従来品)

      点発光(従来品)

      距離による大きさの違いが少なく距離感がわかり難い

    なぜ夜間は、青色発光が見やすいか?
    プルキニエ現象

    周囲が暗い場合に青色発光の視感度が高くなると言われています。(プルキニエ現象※)

    ※プルキニエ現象とは
    明るい場所では赤が鮮やかに遠くまで見え、青は黒ずんで見える。一方、暗い場所では青が鮮やかに遠くまで見えるのに対して、赤は黒ずんで見える。この現象は人の目の桿体(かんたい)の働きによるもので、暗くなるほど青い色に敏感になる。

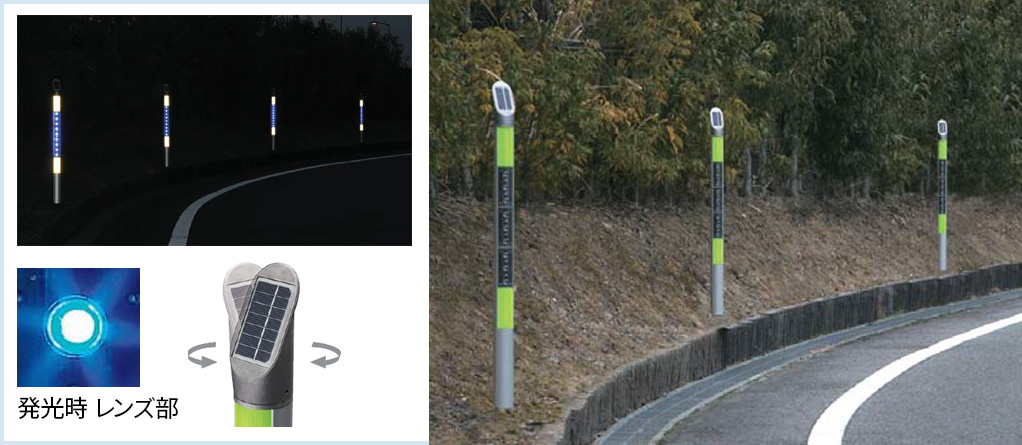

  • 設置イメージ

    • 設置イメージ(昼)

    • 設置イメージ(夜)

    発光時レンズ部

    発光時レンズ部
  • 仕様一覧

    仕様

    仕様
    項目 各仕様
    支柱 アルミニウム合金 アルマイト処理
    LEDレンズ ポリカーボネート樹脂 クリア
    LED 高輝度発光ダイオード 9個(青色発光)
    反射体 ポリカーボネート 蛍光黄緑
    太陽電池 シリコンソーラー 0.6W(0.196mA-3.3V)
    バッテリー 鉛シール蓄電池 2.0V-2500mAh
    キャップ アルミニウム合金 -
    枠体 アルミニウム合金 アルマイト処理
    ナビフラッシュ 土中式・コン中式
    品番 設置形式 発光色 反射体 支柱色 支柱
    NF-BL-E 土中 青色LED 蛍光黄緑 シルバー 1770mm
    NF-BL-C コン中 青色LED 蛍光黄緑 シルバー 1420mm

    ガードレール添架

    専用金具でガードレールに添架取付可能です。

    ガードレール添架
    仕様
    項目 各仕様
    支柱 アルミニウム合金 アルマイト処理
    LEDレンズ ポリカーボネート樹脂 クリア
    LED 高輝度発光ダイオード 6個(青色発光)
    反射体 ポリカーボネート 蛍光黄緑
    太陽電池 シリコンソーラー 0.6W(0.196mA-3.3V)
    バッテリー 鉛シール蓄電池 2.0V-2500mAh
    キャップ アルミニウム合金 -
    枠体 アルミニウム合金 アルマイト処理
    ナビフラッシュ ガードレール添加
    品番 設置形式 発光色 反射体 支柱色 支柱
    NF-BL-G GR添架 青色LED 蛍光黄緑 シルバー -
