自転車置場 GSタイプ

NEW
  • 雪荷重 900N/m2
  • 耐風 830N/m2
  • 一般地用

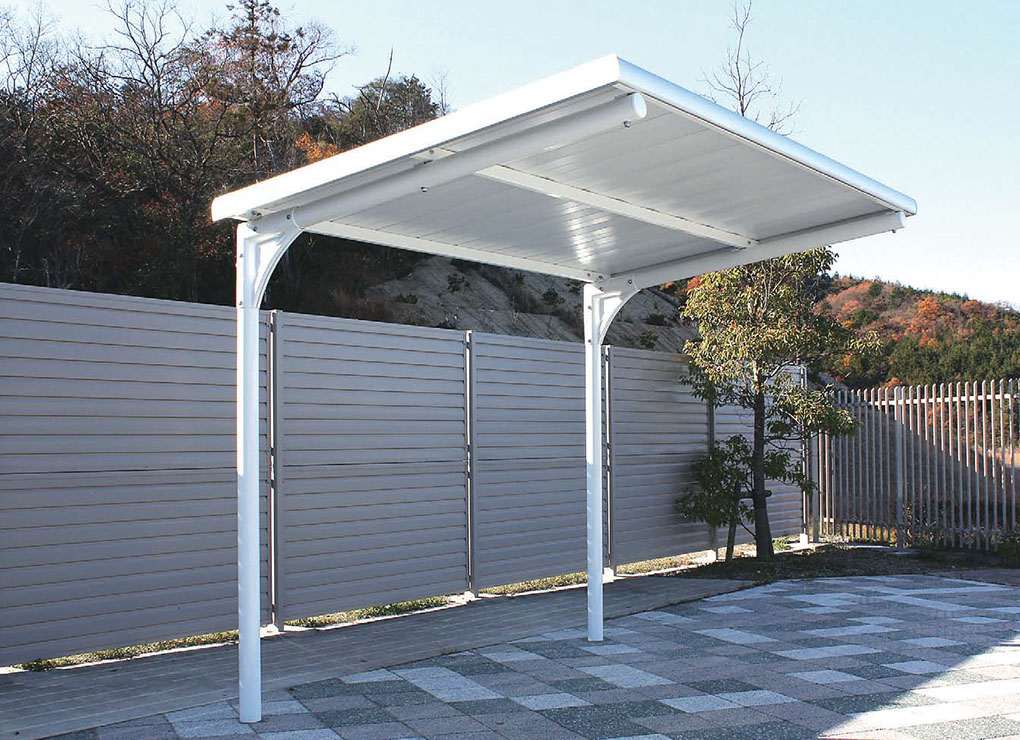

自転車置場 GSタイプ

駐輪スペースの有効活用が可能!施工性にもこだわったフラット屋根の自転車置場です。

  • 製品特長

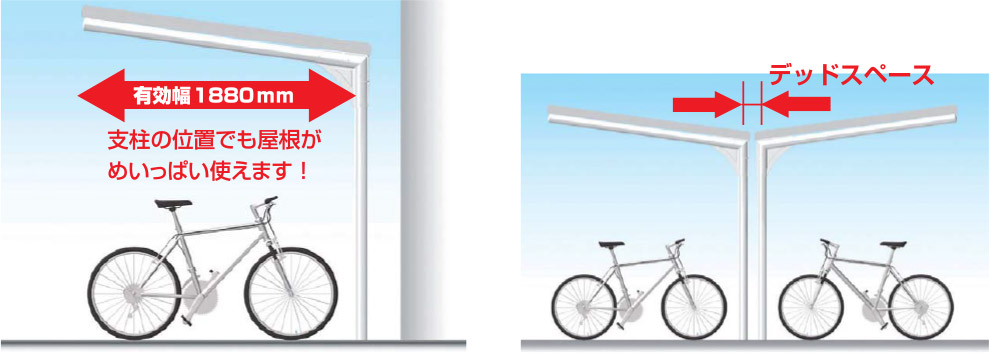

    駐輪スペースを有効活用!

    駐輪スペースを有効活用!

    屋根取付けビス削減で施工性向上!

    屋根取付けビス削減で施工性向上!
    • 従来の屋根材固定ビス本数を25%削減して、施工性をアップ。
    • 本体前面からの施工が可能。

    シンプルで機能的なデザイン

    • シンプルな形状の中に屋根部のアルミ材で質感を向上。

    オプション

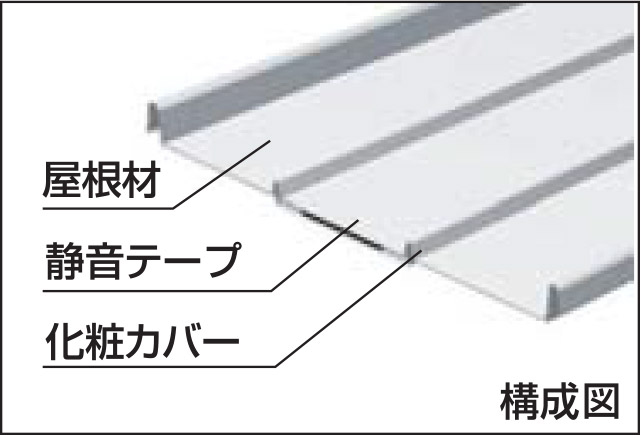

    • 省電力が特長のLED照明や仮置き可能な背側面パネル、静音屋根仕様などをオプションとして用意。
    オプション
  • 規格

    自転車置場 GSタイプ

    本体 ホワイト
    屋根材 表側:シルバー 裏側:ホワイト
    軒樋・鼻隠し・ケラバ シルバーアルマイト
    自転車置場 GSタイプ
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重
    間口×奥行×軒高(1S) 1スパン間口
    GS-27 3,020×2,000×2,100 2,700 900N/㎡ (92kgf/㎡)
    自転車置場 GSタイプ
    部材名称 材質 規格サイズ 仕上げ
    支柱・主梁 JIS G 3444 STK490 φ89.1×3.2 亜鉛めっき鋼管+静電粉体塗装
    母屋 JIS G 3466 STKR400 □60×30×2.3 亜鉛めっき鋼管+静電粉体塗装
    屋根 JIS G 3322 ガルバリウム鋼板t0.5 特殊ポリエステル樹脂塗装(2コート2ベーク)
    軒樋・鼻隠し・ケラバ JIS H 4100 A6063S-T5 - 陽極酸化塗装複合被膜(アルマイト)
    オプション
    内容 サイズ 備考
    車止め(ビームタイプ) φ42.7×2.3t 鋼管/亜鉛めっき+静電粉体塗装1本セット+取付金具

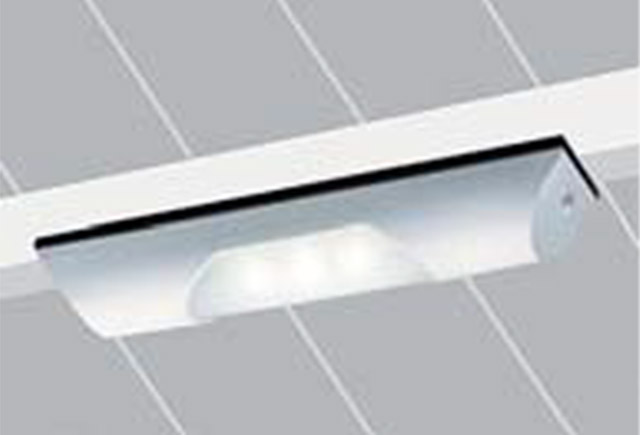

    照明灯(LED) - LED 防犯灯(20W相当)
    照明灯(蛍光灯) - 20W蛍光灯1灯-100V 50,60ヘルツ有り

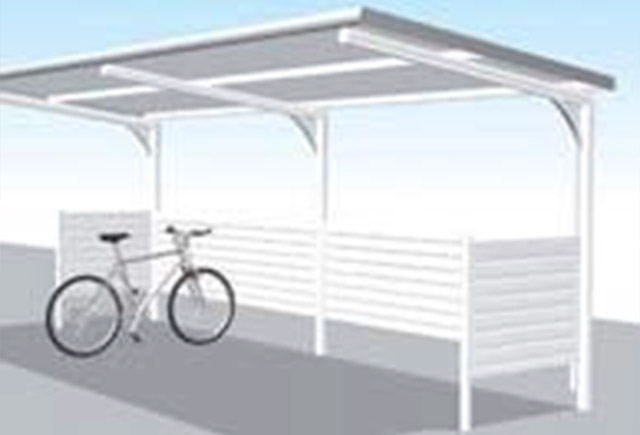

    背面・側面パネル SGC t0.5 (パネル本体) 亜鉛めっき+静電粉体塗装
    エキストラベースプレート仕様 - 支柱1本に付きアンカーボルト4本+アンカーゲージプレート含む
