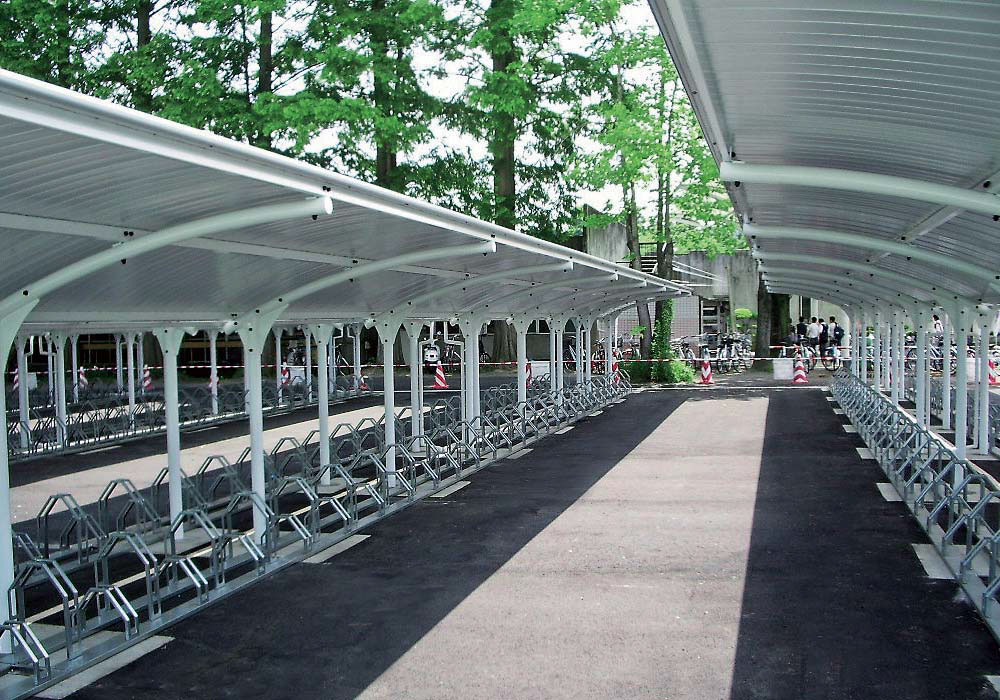

自転車置場 GRシリーズ

高いコストパフォーマンスとすぐれた品質でお届けする自転車置場シリーズです。

  • 製品特長

    屋根材:GRルーフ

    • 景観性と耐久性が特長の鋼板屋根材を使用。
    • アーチ形状とし屋根材自体の強度を高めると共にすっきりとした天井面を実現

    施工性:簡単施工

    • 簡単に短時間で組立が可能。(安定品質)
    • 角根ボルトでの片側からの締め付けによる組立で、現場でのカット、穴あけ作業等は不要。 屋根材や背面・側面パネル(GRルーフ)の組立は特殊ビスによる固定で抜群の施工性を実現。
    • 屋根材は位置決めピースにより施工性が向上。

    デザイン性:ア-チ形状の屋根

    • 緩やかなアーチ形状屋根でシンプルかつ軽快感のあるデザイン。

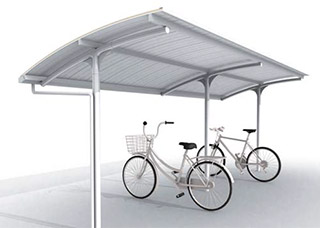

  • TGR-24敷地を有効活用するT型タイプです。

    TGR-24

    ア-ル屋根の意匠性とT型形状による経済性を両立しました。コストパフォーマンスの高さが特長です。
    基礎は埋め込み式です。

    • ベースプレートタイプはオプションです。
    • 写真の車輪止めはオプションです。
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト

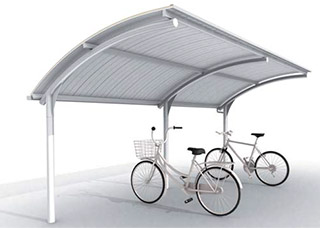

  • LGR-24自転車の出し入れの楽なL型タイプです。

    LGR-24

    深いアールをかけた屋根状は高い意匠性を実現しました。支柱が邪魔をせず自転車の出し入れが可能です。

    • ベースプレートタイプはオプションです。
    • 写真の照明灯、車輪止めはオプションです。自転車ラックは当社製品ではありません。
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト

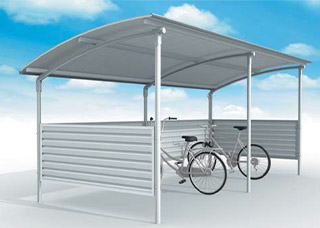

  • DGR-24壁パネルを標準装備したD型タイプです。

    DGR-24

    自転車を風雨から守る背側面パネルの取付けを考慮した両支柱タイプです。基礎は埋め込み式です。

    • ベースプレートタイプはオプションです。
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
  • DGR-21-450S 耐雪タイプD型タイプの耐雪仕様です。

    DGR-24
    • 背側面パネル付きを標準仕様としています。
    • 縦樋・横樋付きの仕様は別途ご相談ください。

    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
  • オプション

    • 車輪止め(パネルタイプ)車輪止め(パネルタイプ)
    • 車輪止め(ビームタイプ)車輪止め(ビームタイプ)
    • 照明灯照明灯
    • 背面・側面パネル背面・側面パネル
    TGR-24 オプション
    内容 サイズ(m/m) 素材/ 備考
    車輪止め(パネルタイプ) φ42.7×2.3t 鋼管/亜鉛メッキ+静電粉体塗装埋め込み用ビーム1本
    照明灯 - 20W蛍光灯1灯ー100V50. 60ヘルツ有り
    背面・側面パネル SGC t0.5(パネル本体) 亜鉛めっき+静電粉体塗装
    エキストラベースプレート仕様 - 支柱1本につき
    アンカーボルト4本+アンカーゲージプレート含む
    LGR-24 オプション
    内容 サイズ(m/m) 素材/ 備考
    車輪止め(ビームタイプ) φ42.7×2.3t 鋼管/亜鉛メッキ+静電粉体塗装1本セット+取付金具
    照明灯 - 20W蛍光灯1灯ー100V50. 60ヘルツ有り
    背面・側面パネル SGC t0.5(パネル本体) 亜鉛めっき+静電粉体塗装
    エキストラベースプレート仕様 - 支柱1本につき
    アンカーボルト4本+アンカーゲージプレート含む
    DGR-24/DGR-21-450S オプション
    内容 サイズ(m/m) 素材/ 備考
    車輪止め(ビームタイプ) φ42.7×2.3t 鋼管/亜鉛メッキ+静電粉体塗装1本セット+取付金具
    照明灯 - 20W蛍光灯1灯ー100V50. 60ヘルツ有り
    エキストラベースプレート仕様 - 支柱1本につき
    アンカーボルト4本+アンカーゲージプレート含む
  • 規格

    自転車置場 GRシリーズ共通

    本体 支柱・梁・母屋 ホワイト
    屋根材 ガルバリウム鋼板t0.5 フォーミング材 表側:シルバー
    裏側:ホワイト
    表側:アイボリー
    裏側:ホワイト
    • 屋根材は2色からお選びいただけます。

    TGR-24

    自転車置場 TGR-24
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重 屋根材
    間口×奥行×軒高(1S) 1スパン間口
    TGR-24 2,744×2,200×2,100 2,424 1200N/㎡ (122kgf/㎡) GRルーフ(ガルバリウム鋼板t0.5)
    自転車置場 TGR-24
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3444 STK400 φ76.3×2.8 亜鉛めっき鋼管+静電粉体塗装
    主梁 JIS G 3444 STK400 φ60.5×2.3 亜鉛めっき鋼管+静電粉体塗装
    母屋 JIS G 3466 STKR400 □ー60×30×1.6 亜鉛めっき鋼管+静電粉体塗装
    屋根材 JIS G 3322 ガルバリウム鋼板t0.5 特殊ポリエステル樹脂塗装(2コート2ベーク)

    LGR-24

    自転車置場 LGR-24
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重 屋根材
    間口×奥行×軒高(1S) 1スパン間口
    LGR-24 2,744×2,000×2,100 2,424 900N/㎡ (92kgf/㎡) GRルーフ(ガルバリウム鋼板t0.5)
    自転車置場 LGR-24
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3444 STK400 φ89.1×3.2 亜鉛めっき鋼管+静電粉体塗装
    主梁 JIS G 3444 STK400 φ76.3×3.2 亜鉛めっき鋼管+静電粉体塗装
    母屋 JIS G 3466 STKR400 □ー60×30×1.6 亜鉛めっき鋼管+静電粉体塗装
    屋根材 JIS G 3322 ガルバリウム鋼板t0.5 特殊ポリエステル樹脂塗装(2コート2ベーク)

    DGR-24

    自転車置場 DGR-24
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重 屋根材
    間口×奥行×軒高(1S) 1スパン間口
    DGR-24 2,744×2,200×2,100 2,424 1200N/㎡ (122kgf/㎡) GRルーフ(ガルバリウム鋼板t0.5)
    自転車置場 DGR-24
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3444 STK400 φ60.5×2.3 亜鉛めっき鋼管+静電粉体塗装
    主梁 JIS G 3444 STK400 φ60.5×2.3 亜鉛めっき鋼管+静電粉体塗装
    母屋 JIS G 3466 STKR400 □ー60×30×1.6 亜鉛めっき鋼管+静電粉体塗装
    屋根材 JIS G 3322 ガルバリウム鋼板t0.5 特殊ポリエステル樹脂塗装(2コート2ベーク)
    背面・側面パネル SGC(パネル本体) t0.5(パネル本体) 亜鉛めっき+静電粉体塗装

    DGR-21-450S 耐雪タイプ

    DGR-21-450S 耐雪タイプ
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重 屋根材
    間口×奥行×軒高(1S) 1スパン間口
    DGR-21-450S 2,431×2,200×2,100 2,121 4500N/㎡ (450kgf/㎡) GRルーフ(ガルバリウム鋼板t0.5)
    • 背側面パネル付きを標準仕様としています。
    • 縦樋・横樋付きの仕様は別途ご相談ください。
