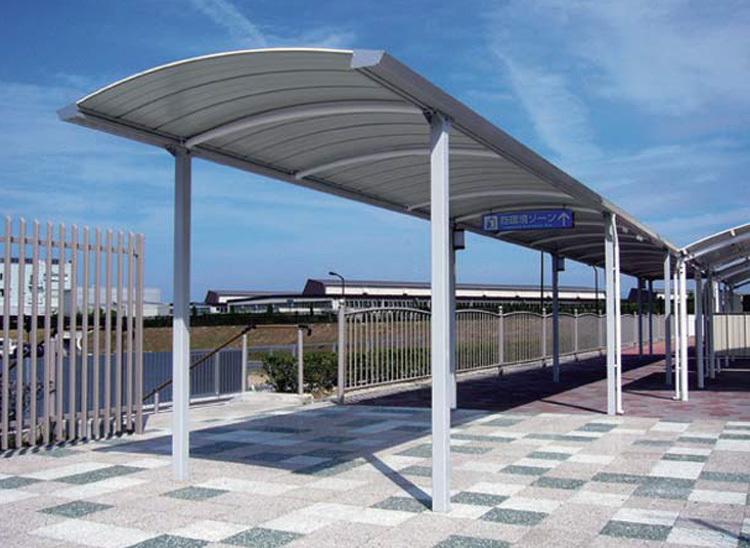

通路シェルターTSシリーズ HTS

通路シェルターTSシリーズ HTS

業界屈指のロングスパンを実現。
機能性とコストパフォーマンスを追及した通路シェルター。

片支持タイプを新たにラインナップ

    • 通路シェルターTSシリーズ HTS
    • 通路シェルターTSシリーズ HTS
  • 製品特長

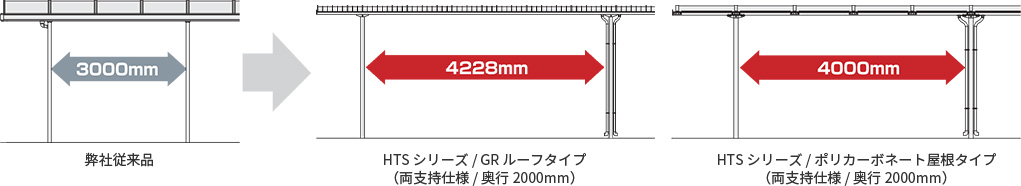

    1. 広い支柱間隔にて経済設置を実現

    • 支柱間隔を最大4242㎜※へ設定 ※アルミ屋根(アルルーフ)タイプ(両支持仕様/間口2000㎜)の場合
    • 支柱本数が少なく、基礎数も削減、経済性にすぐれます
    支柱間隔

    2. シンプルな構造により簡易施工を実現

    通路シェルターTSシリーズ FTS 写真3

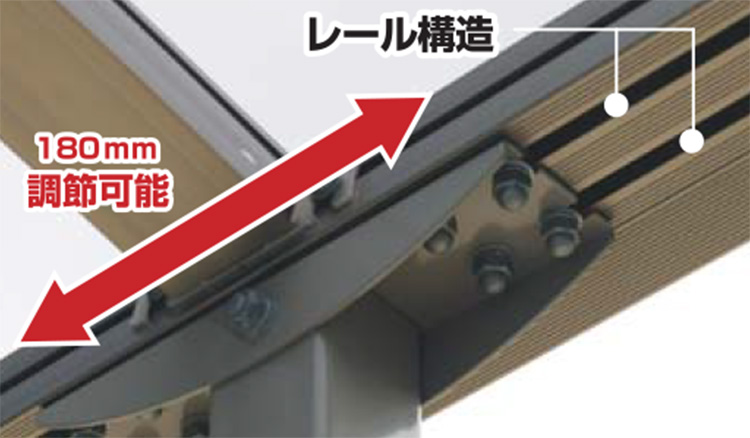

    • 桁梁・支柱の固定をレール構造とし、施工時の微調整が可能
    • 部材点数を抑え、少ない工具点数での組立が可能

    3. 独自の塗装技術(静電粉体塗装)でメンテナンスフリーを実現

    • 支柱・梁部材には静電粉体塗装を採用
    • 長期間にわたり美観性・耐久性を維持
  • 屋根材

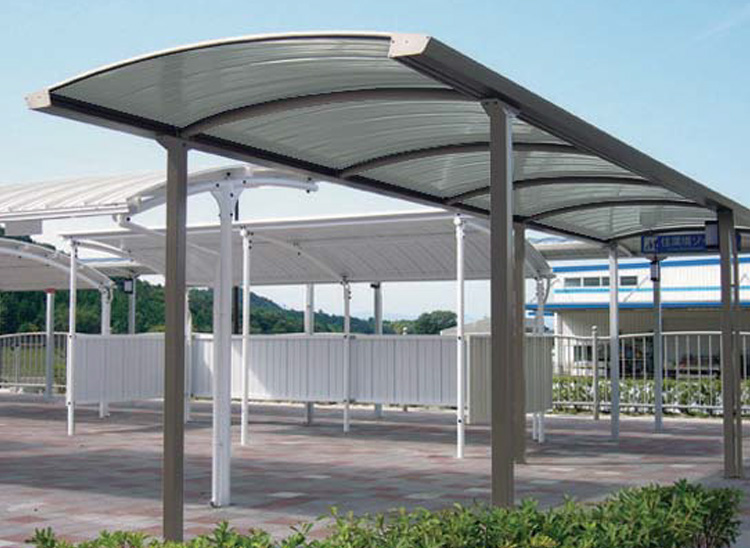

    アルミ屋根(AL-ROOF:アルルーフ)

    アルミ屋根(AL-ROOF:アルルーフ)

    アルルーフはアルミ板を凹凸に成形後、アーチ形状に曲げ加工を施した屋根材です。アーチ形状とし屋根材自体の強度を向上させることで母屋のないすっきりとした天井面を可能としています。高級感と落着きのある意匠性に優れた高機能屋根材です。

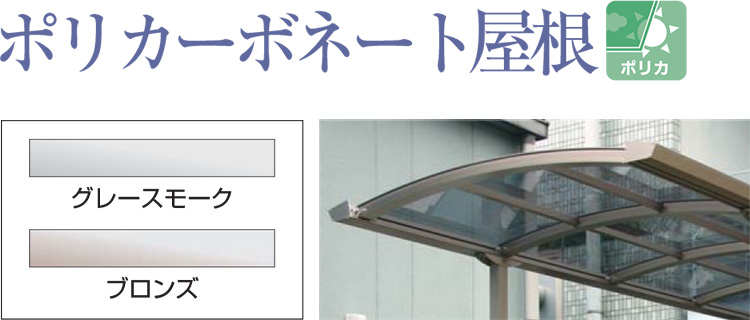

    ポリカーボネート屋根

    ポリカーボネート屋根

    透光性のある素材のため、明るく開放的な軒下になります。また、耐候グレードを採用しているため耐久性も抜群です。

    • 厚み:3㎜
    • 片面耐候グレード

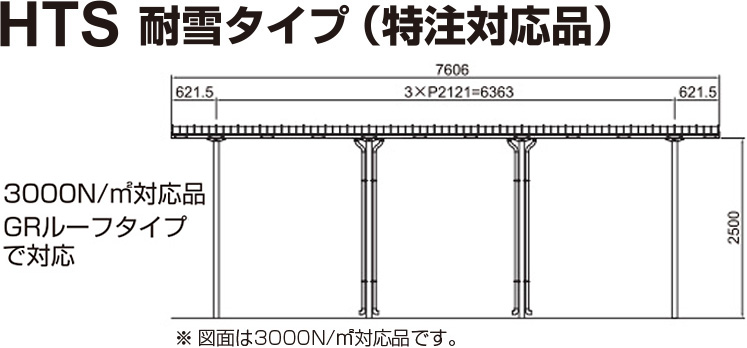

    HTS 耐雪タイプ(特注対応品)

    3000N/㎡対応と 4500N/㎡対応を用意。

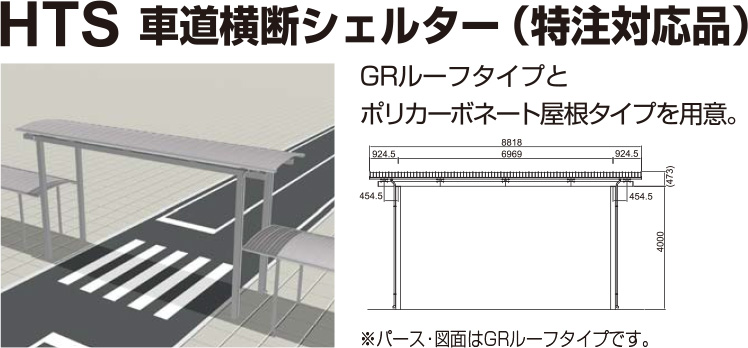

    HTS 車道横断シェルター(特注対応品)

    HTS 車道横断シェルター(特注対応品)

    アルミ屋根(アルルーフ)タイプとポリカーボネート屋根タイプを用意。

  • オプション

    コーナー部材

    コーナー部材

    様々な通路線形に対応したコーナー部材です。

    • 設計対応ですので、詳細は弊社営業までお問い合わせください。

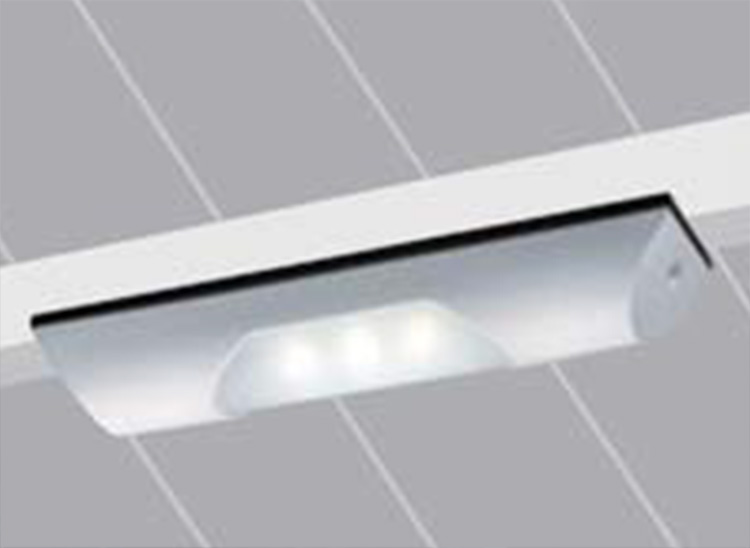

    照明灯

    照明灯

    夜間の安全な通行をサポートする支柱取付式の照明灯です。

    側面パネル

    側面パネル

    強い雨や風から歩行者を守る側面パネルです。

    • 設計対応ですので、詳細は弊社営業までお問い合わせください。

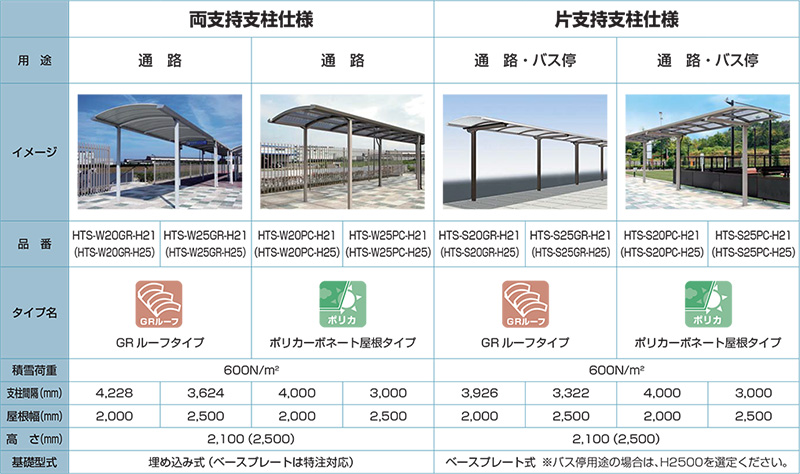

  • 規格

    通路シェルターTSシリーズ HTS
      両支持支柱仕様
    用途 通路 通路
    イメージ 通路シェルターTSシリーズ HTS 通路シェルターTSシリーズ HTS
    品番 HTS-W20R-H21
    (HTS-W20R-H25)
    HTS-W25R-H21
    (HTS-W25R-H25)
    HTS-W20PC-H21
    (HTS-W20PC-H25)
    HTS-W25PC-H21
    (HTS-W25PC-H25)
    タイプ名 アルミ屋根タイプ ポリカーボネート屋根タイプ
    積雪荷重 600N/㎡
    支柱間隔(㎜) 4,242 3,636 4,000 3,000
    屋根幅(㎜) 2,000 2,500 2,000 2,500
    高さ(㎜) 2,100(2,500)
    基礎型式 埋め込み式(ベースプレートは特注対応)
    通路シェルターTSシリーズ HTS
      片支持支柱仕様
    用途 通路・バス停 通路・バス停
    イメージ 通路シェルターTSシリーズ HTS 通路シェルターTSシリーズ HTS
    品番 HTS-S20R-H21
    (HTS-S20R-H25)
    HTS-S25R-H21
    (HTS-S25R-H25)
    HTS-S20PC-H21
    (HTS-S20PC-H25)
    HTS-S25PC-H21
    (HTS-S25PC-H25)
    タイプ名 アルミ屋根タイプ ポリカーボネート屋根タイプ
    積雪荷重 600N/㎡
    支柱間隔(㎜) 3,939 3,333 4,000 3,000
    屋根幅(㎜) 2,000 2,500 2,000 2,500
    高さ(㎜) 2,100(2,500)
    基礎型式 ベースプレート式※バス停用途の場合は、H2500を選定ください。

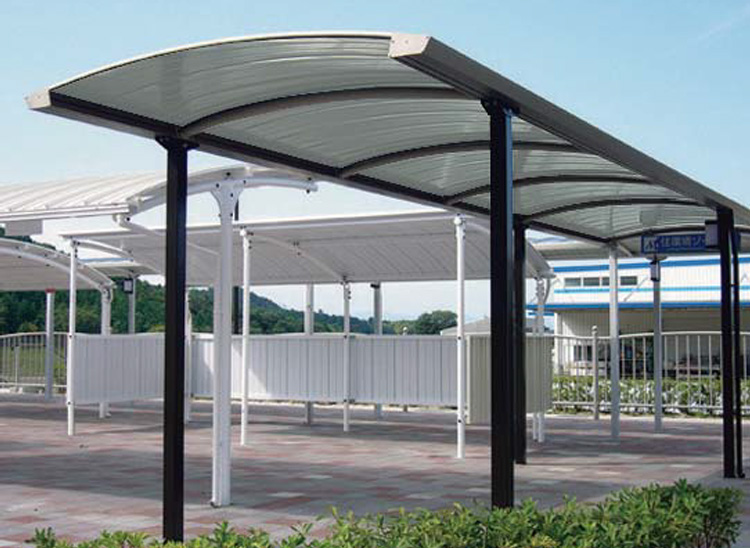

  • HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様

    3色のパッケージからお選びいただけます。

    HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト

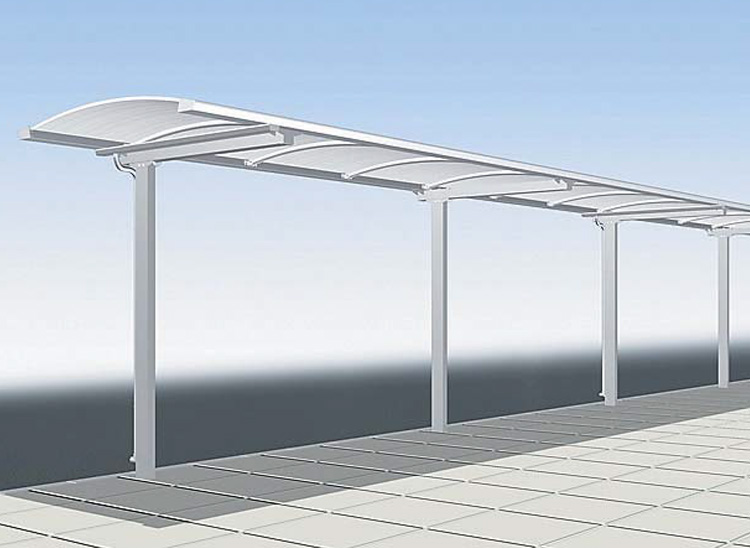

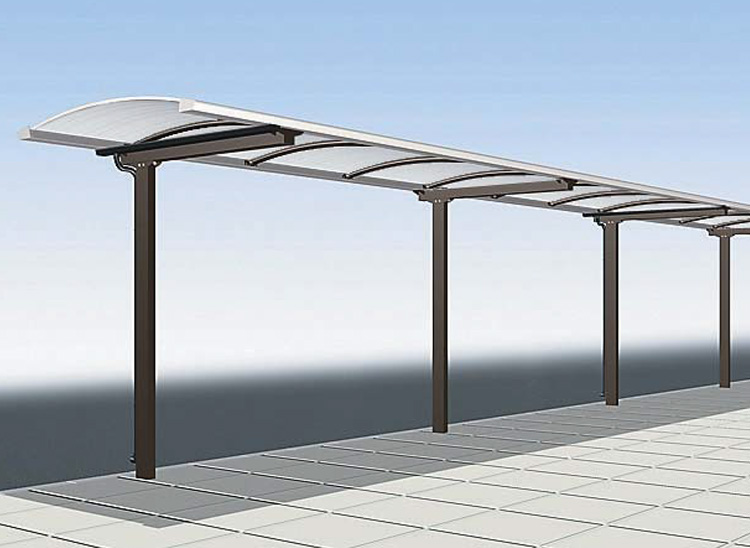

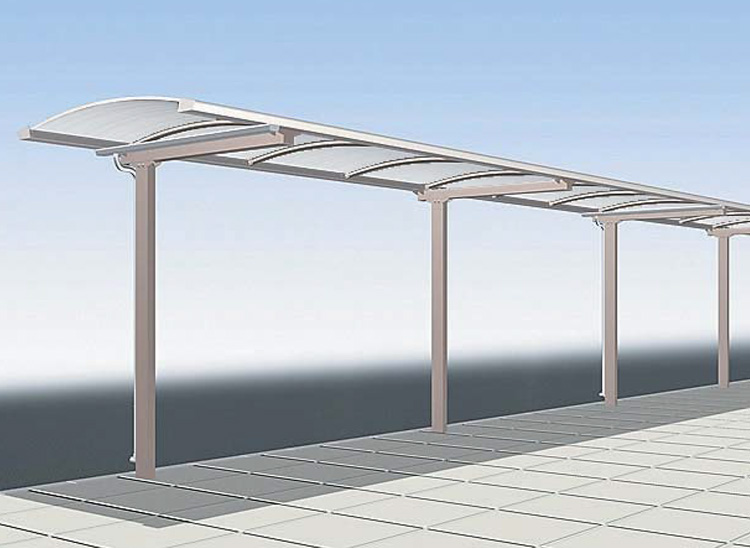

    HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様
        ベージュパッケージ ブラウンパッケージ グレーパッケージ
    本体 支柱 グレーベージュ(ベージK) ダークブラウン(チャイロ55) ライトグレー(グレイ10)
    小梁 グレーベージュ(ベージK) グレーベージュ(ベージK) ホワイト(ホワイト10)
    桁梁/パラペット ステンカラー ステンカラー シルバーアルマイト
    屋根材 カラーアルミフォーミング材t0.7
    <アルルーフ>
    表側:ステンカラー
    裏側:ステンカラー
    表側:ステンカラー
    裏側:ステンカラー
    表側:シルバー
    裏側:ホワイト
    HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3466 STKR400 □75×75×t3.2 亜鉛めっき鋼管+静電粉体塗装
    小梁 JIS G 3444 STK400 φ48.6×t3.2 亜鉛めっき鋼管+静電粉体塗装
    桁梁/パラペット JIS H 4100 アルミニウム押出形材A6N01S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根材 - JIS H 4000 アルミ合金フォーミング材t0.7 -
    縦樋 AAS φ42(外径)
    HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様
    品番 寸法値
    L L1 H W
    HTS-W20R-H21 10,334 4,242 2,100 2,000
    HTS-W20R-H25 10,334 4,242 2,500 2,000
    HTS-W25R-H21 9,122 3,636 2,100 2,500
    HTS-W25R-H25 9,122 3,636 2,500 2,500
    HTS アルミ屋根(アルルーフ)タイプ 両支持支柱仕様 強度性能
    積雪荷重 耐風圧強度
    600N/㎡ 風速36m/s相当
    品番
    • 数値はJIS準拠及び当社基準により算出した数値です。
  • HTS ポリカーボネート屋根タイプ 両支持支柱仕様

    3色のパッケージからお選びいただけます。

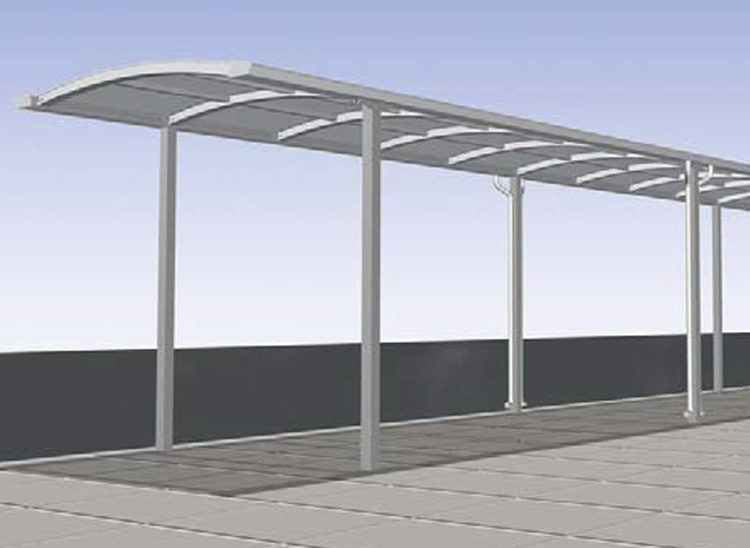

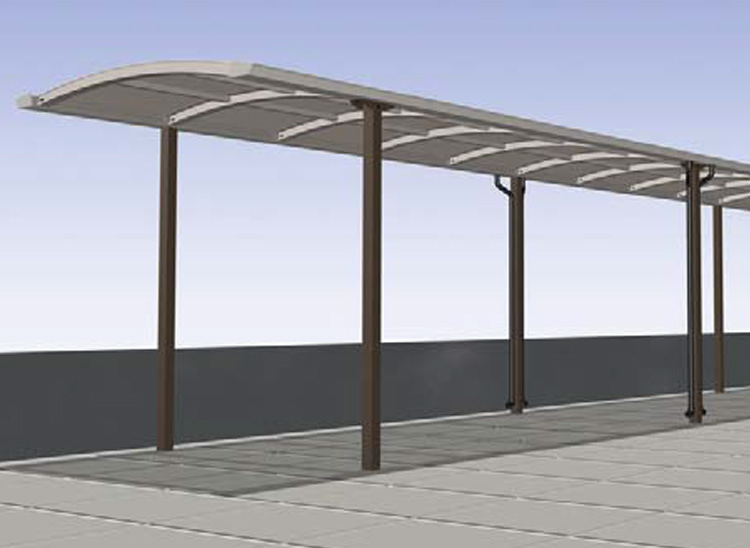

    HTS ポリカーボネート屋根タイプ 両支持支柱仕様
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    HTS ポリカーボネート屋根タイプ 両支持支柱仕様
        ベージュパッケージ ブラウンパッケージ グレーパッケージ
    本体 支柱 グレーベージュ(ベージK) ダークブラウン(チャイロ55) ライトグレー(グレイ10)
    桁梁/パラペット/ 屋根固定枠材 ステンカラー ステンカラー シルバーアルマイト
    屋根材 ポリカーボネート3mm
    <片面耐候グレード>
    グレースモーク ブロンズ グレースモーク
    HTS ポリカーボネート屋根タイプ 両支持支柱仕様
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3466 STKR400 □75×75×t3.2 亜鉛めっき鋼管+静電粉体塗装
    桁梁/パラペット JIS H 4100 アルミニウム押出形材A6N01S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根固定枠材 JIS H 4100 アルミニウム押出形材A6063-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根材 - ポリカーボネート3mm(片面耐候グレード) -
    縦樋 AAS φ42(外径)
    HTS ポリカーボネート屋根タイプ 両支持支柱仕様
    品番 寸法値
    L L1 H W
    HTS-W20PC-H21 10,160 4,000 2,100 2,000
    HTS-W20PC-H25 10,160 4,000 2,500 2,000
    HTS-W25PC-H21 8,160 3,000 2,100 2,500
    HTS-W25PC-H25 8,160 3,000 2,500 2,500
    HTS ポリカーボネート屋根タイプ 両支持支柱仕様 強度性能
    積雪荷重 耐風圧強度
    600N/㎡ 風速36m/s相当
    品番
    • 数値はJIS準拠及び当社基準により算出した数値です。
  • HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様

    3色のパッケージからお選びいただけます。

    HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様
        ベージュパッケージ ブラウンパッケージ グレーパッケージ
    本体 支柱 グレーベージュ(ベージK) ダークブラウン(チャイロ55) ライトグレー(グレイ10)
    小梁 グレーベージュ(ベージK) グレーベージュ(ベージK) ホワイト(ホワイト10)
    桁梁/パラペット ステンカラー ステンカラー シルバーアルマイト
    屋根材 カラーアルミフォーミング材t0.7
    <アルルーフ>
    表側:ステンカラー
    裏側:ステンカラー
    表側:ステンカラー
    裏側:ステンカラー
    表側:シルバー
    裏側:ホワイト
    HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3466 STKR400 150×75×t3.2 亜鉛めっき鋼管+静電粉体塗装
    主梁 JIS G 3466 STKR400 100×100×t3.2 亜鉛めっき鋼管+静電粉体塗装
    小梁 JIS G 3444 STK400 φ48.6×t3.2 亜鉛めっき鋼管+静電粉体塗装
    桁梁/パラペット JIS H 4100 アルミニウム押出形材A6N01S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根材 - JIS H 4000 アルミ合金フォーミング材t0.7 -
    縦樋 AAS φ42(外径)
    HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様
    品番 寸法値
    L L1 H W
    HTS-S20R-H21 9,727 3,939 2,100 2,000
    HTS-S20R-H25 9,727 3,939 2,500 2,000
    HTS-S25R-H21 8,515 3,333 2,100 2,500
    HTS-S25R-H25 8,515 3,333 2,500 2,500
    HTS アルミ屋根(アルルーフ)タイプ 片支持支柱仕様 強度性能
    積雪荷重 耐風圧強度
    600N/㎡ 風速36m/s相当
    品番
    • 数値はJIS準拠及び当社基準により算出した数値です。
  • HTS ポリカーボネート屋根タイプ 片支持支柱仕様

    3色のパッケージからお選びいただけます。

    HTS ポリカーボネート屋根タイプ 片支持支柱仕様
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    HTS ポリカーボネート屋根タイプ 片支持支柱仕様
        ベージュパッケージ ブラウンパッケージ グレーパッケージ
    本体 支柱 グレーベージュ(ベージK) ダークブラウン(チャイロ55) ライトグレー(グレイ10)
    桁梁/パラペット/ 屋根固定枠材 ステンカラー ステンカラー シルバーアルマイト
    屋根材 ポリカーボネート3mm
    <片面耐候グレード>
    グレースモーク ブロンズ グレースモーク
    HTS ポリカーボネート屋根タイプ 片支持支柱仕様
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G 3466 STKR400 150×75×t3.2 亜鉛めっき鋼管+静電粉体塗装
    主梁 JIS G 3466 STKR400 100×100×t3.2 亜鉛めっき鋼管+静電粉体塗装
    桁梁/パラペット JIS H 4100 アルミニウム押出形材A6N01S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根固定枠材 JIS H 4100 アルミニウム押出形材A6063-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    屋根材 - ポリカーボネート3mm(片面耐候グレード) -
    縦樋 AAS φ42(外径)
    HTS ポリカーボネート屋根タイプ 片支持支柱仕様
    品番 寸法値
    L L1 H W
    HTS-S20PC-H21 10,160 4,000 2,100 2,000
    HTS-S20PC-H25 10,160 4,000 2,500 2,000
    HTS-S25PC-H21 8,160 3,000 2,100 2,500
    HTS-S25PC-H25 8,160 3,000 2,500 2,500
    HTS ポリカーボネート屋根タイプ 片支持支柱仕様
    積雪荷重 耐風圧強度
    600N/㎡ 風速36m/s相当
    品番
    • 数値はJIS準拠及び当社基準により算出した数値です。
