通路シェルターTSシリーズ FTS

通路シェルターTSシリーズ FTS

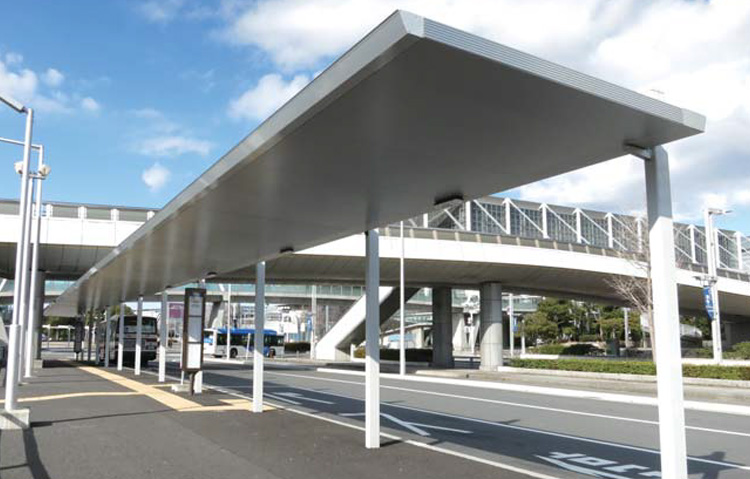

これからの都市空間にふさわしいフラット屋根のシェルターです。

    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
    • ピクト
  • 製品特長

    1.都市景観になじむ高いデザイン性

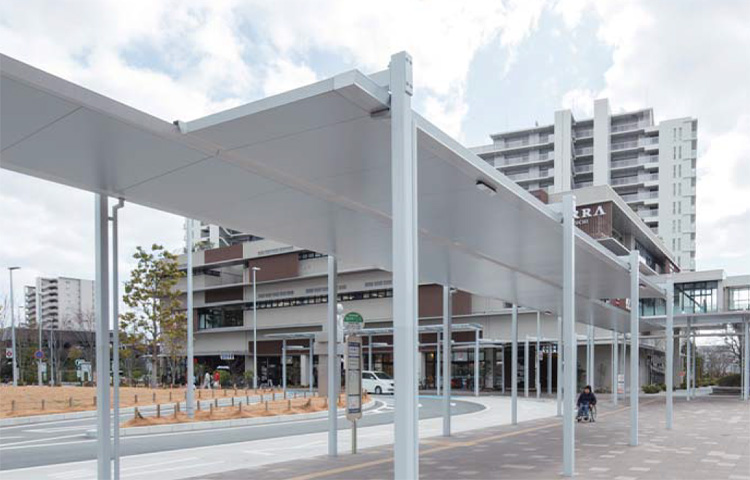

    通路シェルターTSシリーズ FTS 写真2
    • フラット形状の屋根と吊り構造によりシンプルでシャープなデザイン。
    • 不燃アルミ樹脂複合板“プラメタルR”を天井面に採用、目地 の目立たないすっきりとした天井面を実現。

    2.ユニット屋根構造で現場施工性が向上

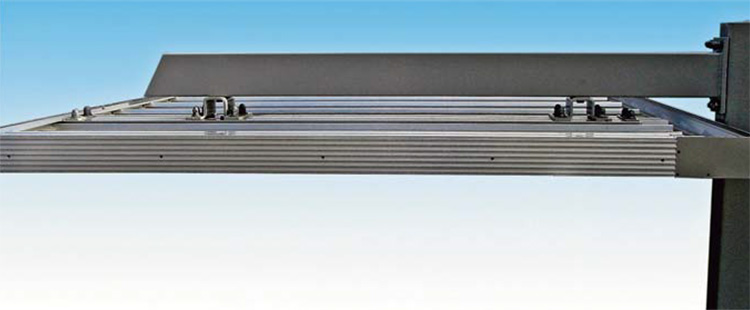

    通路シェルターTSシリーズ FTS 写真3
    • 屋根パネルを工場にてユニット化し、現場で主梁に固定するだけでの施工方法。従来の現場組立は不要です。
    • 現場でのコーキング作業を大幅に軽減。

    3.利用者に配慮した大型モジュール

    • バリアフリーに配慮したロングスパン構造、支柱間隔4050㎜、 屋根有効幅員2400㎜を確保し、開放感ある雰囲気を与えます。

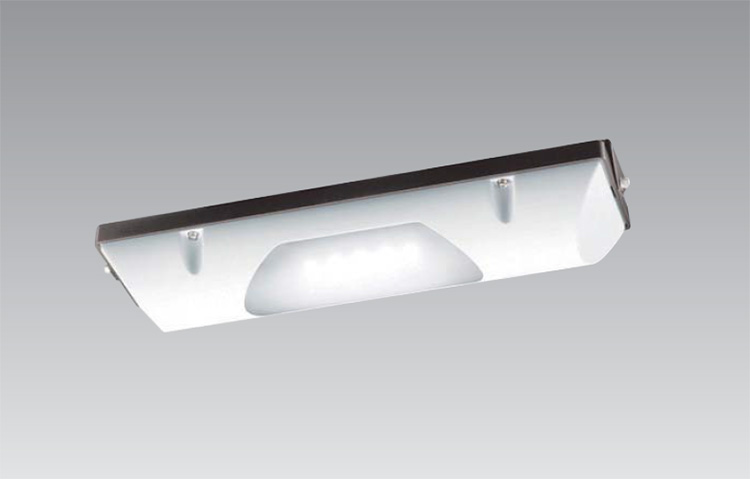

  • オプション(LED照明灯)

    • オプション(LED照明灯)
    • オプション(LED照明灯)
  • 規格

    通路シェルターTSシリーズ FTS
    品番 サイズ(m/m) 追加寸法(m/m) 雪荷重
    間口×奥行×軒高(1S) 1スパン間口
    FTS-S24 4,956×2,400×2,655 4,050 600N/㎡ (60kgf/㎡)
    通路シェルターTSシリーズ FTS
    部材名称 材質 規格サイズ 仕上げ
    支柱 JIS G3466 STKR400(一般構造用角形鋼管) □ー150×100×t6 溶融亜鉛めっき+静電粉体塗装
    主梁 JIS G3466 STKR400(一般構造用角形鋼管) □ー150×75×t3.2 溶融亜鉛めっき鋼管+静電粉体塗装
    屋根面 JIS G3322 塗装溶融55%アルミニウム-
    亜鉛合金めっき鋼板(ガルバリウム鋼板)
    t=0.5 フォーミング材 -
    天井面 アルミ樹脂複合板(プラメタル)不燃材 t=4.0 -
    化粧材 JIS H 4100 アルミニウム押出形材A6063S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    横樋 JIS H 4100 アルミニウム押出形材A6063S-T5 - 陽極酸化塗装複合皮膜(アルマイト処理)
    通路シェルターTSシリーズ FTS カラーバリエーション
    支柱・主梁 屋根面 天井面 化粧材・横樋
    ライトグレー(グレイ10)ライトグレー シルバーシルバー スーパーメタリックシルバースーパーメタリックシルバー
    ホワイト
    ホワイト
    シルバーアルマイトシルバーアルマイト
