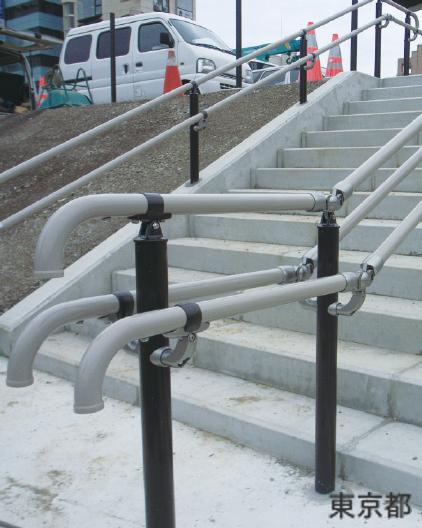

手摺柵TRシリーズ TRKC

TRKC-MBW385

笠木手摺による上部の通りを生かしたタイプです。

  • 手摺対応製品
  • P種
  • TRKC-MBS285

    TRKC-MBS285
  • TRKC-MBW385

    TRKC-MBW385
  • 規格(支柱間ピッチ2m) 2段手摺型は上下共φ40となります

    品番/項目 支柱サイズ外径×厚さ×長さ ビームサイズ外径×厚さ×長さ 支柱間隔 (㎚) ビーム段数 地上高(m) 埋込み深さ mあたり重量(㎏/m)(
    コンクリート式 連続基礎式 土中式
    TRKC-MB 180-C20 φ60.5×3.2 φ40×1990 2,000 1 800 400 - - 5.1
    TRKC-MB 180-W20 - 200 - 4.6
    TRKC-MB 180-E20 - - 1,000 6.6
    TRKC-MB 180-PL20 850 - - - 5.0
    TRKC-(34)MB S285-C20 φ40×1990 (φ34×1990) 2 400 - - 7.8(8.7)
    TRKC-(34)MB S285-W20 - 200 - 7.3(8.2)
    TRKC-(34)MB S285-E20 - - 1,000 9.3(10.0)
    TRKC-(34)MB S285-PL20 - - - 7.7(8.6)
    TRKC-(34)MB W385-C20 2
    (両側)
    400 - - 10.2(13.8)
    TRKC-(34)MB W385-W20 - 200 - 9.7(13.4)
    TRKC-(34)MB W385-E20 - - 1,000 11.7(15.2)
    TRKC-(34)MB W385--PL20 - - - 10.1(13.7)
    • 上記の土中用支柱は機械打ち込みは出来ません。
    • 上記表中( )内は下段手摺太さがφ34の仕様です。
    • TRKC-34MBタイプの手摺端末はJ型のみの対応となります。
    • 2段目がΦ34の規格はΦ34手摺ビームのページをご覧下さい。
    • 基本色(チャイロ55・ベージK・グレイK)以外の塗装色の場合は、色エキストラ価格が加算されます。
  • オプション

    夏も冬も快適なオリジナル手摺!

    • 手摺ビーム

    ビームには当社オリジナル樹脂被覆パイプ(Eチーク)を標準仕様としています。夏季における手摺温度の高温化や冬季の低温化を極力おさえ、いつも快適にご利用いただける製品です。

    樹脂被覆タイプ(Eチークφ40・φ34)
    標準色:マイルドブラウン

  • 施工図例

    施工図例:TRKC
