フレックスロープ耐雪型 勾配自在柵

NETIS登録番号:KK-070014

  • 勾配自在パネル

    勾配自在パネル(現場での調整が可能です。)

  • 仮置き可能

設置現場で、自在に勾配対応が可能な縦格子柵です。 仮置施工が可能な金具により施工性が向上しました!

  • 手摺対応製品
  • P種
  • 特長

    1.勾配対応が自由自在

    現場にて自在に勾配対応ができる縦格子柵です。
    • 縦格子パネルは0%~100%までの勾配に対応が可能です。
    • 金具部分は標準金具で一定勾配22%(12.5°)まで対応が可能です。
    • 22%を超える場合や勾配変化・コーナーに対応可能な 自在金具も用意しております。
    • 縦格子パネルと自在金具の組み合わせで、コーナーかつ 勾配の三次元変化部への対応も可能です。

    2.勾配加工費不要

    • 標準金具で対応可能な箇所は勾配エキストラ価格が必要ありません。
    • 現場での詳細測量の必要もなく納期面でも有利です。

    3.人にやさしい安全設計

    支柱キャップにスワレ反射体や自発光ソーラーユニットを組み込み、夜間の視認性を向上させたタイプをラインナップしています。

    積水防護柵キャップ一覧
  • 環境負荷低減効果

    地球温暖化対策に貢献します。

    二酸化炭素削減
    パネル製造時の温室効果ガスを約60%削減(当社溶接格子パネル比)

    パネルの縦格子は、乗用車にも使われている溶接しない接合技術を採用している為、従来の溶接格子タイプと比較してエネルギー使用量が少なく製造できます。

    • (注)勾配自在パネルにつき、イラストパネルの対応はできません。

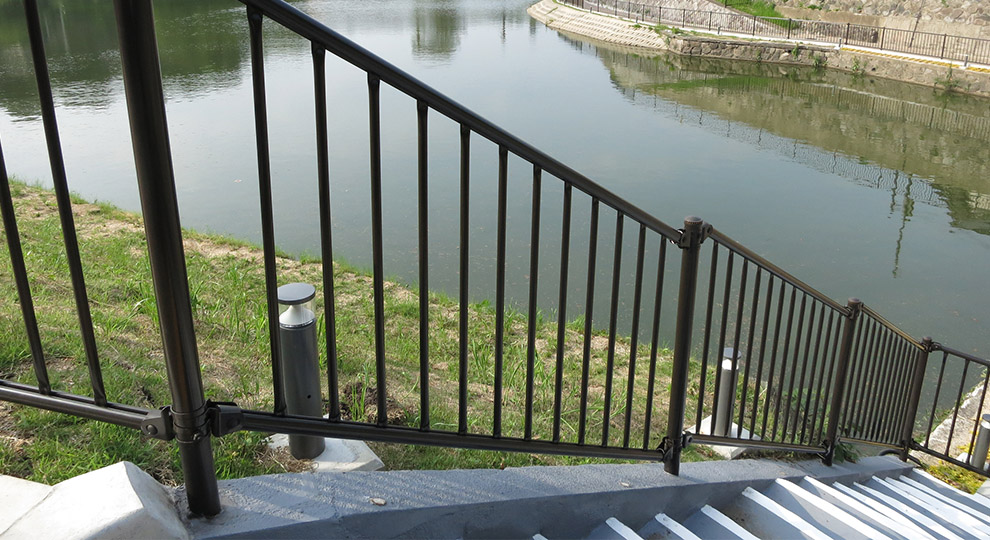

    • 設置例
    • 設置例
    • FXTC-208C(旧金具) 設置例

      FXTC-208C(旧金具)

    • FBXTC-211C(旧金具) 設置例

      FBXTC-211C(旧金具)

  • 規格

    品番/項目 支柱サイズ外径×厚さ×長さ ビームサイズ外径×厚さ×長さ 支柱間隔 (㎚) ビーム段数 地上高(m) 埋込み深さ mあたり重量(㎏/m)
    コンクリート式 連続基礎式 土中式
    (F)XTC-208C φ60.5×3.2 φ42.7×2.3 3,000 2 800 400 - - 12.2
    (F)XTC-208W - 200 - 11.8
    (F)XTC-208E - - 1,000 13.2
    (F)XTC-208PL - - - 12.1
    (F)XTC-211C φ60.5×3.2 φ42.7×2.3 1,100 450 - - 14.6
    (F)XTC-211W - 200 - 14.1
    (F)XTC-211E - - 1,200 15.9
    (F)XTC-211PL - - - 14.9
    • 一定勾配22%(12.5°) 以上100%(45°)までの勾配及び勾配変化点片側6° (左右12°)を超えるコーナー部では、 自在金具を使用してください。
    • 上記の土中用支柱(E)は、機械打ち込み可能です。 (ファインキャップ仕様の場合は、現場での後付けとなり、別途打ち込み用治具が必要です。)
  • 施工図例

    XTC-211

    施工図例:(F)XTC
