T-40

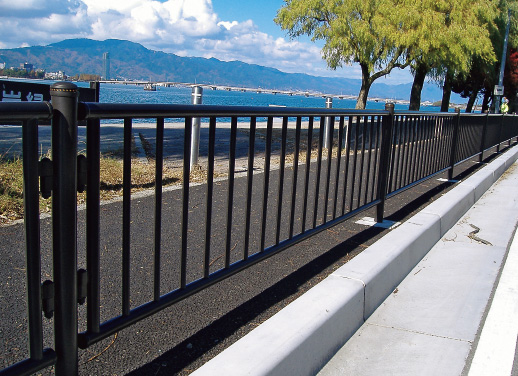

溶接構造の縦格子パネルを使用した防護柵です。

  • 手摺対応製品
  • P種
  • 規格

    品番/項目 支柱サイズ(外径×厚さ×長さ) ビームサイズ(外径×厚さ×長さ) 支柱間隔 (㎚) ビーム間隔 ビーム段数 地上高(m) 埋込み深さ mあたり重量(㎏/m)
    コンクリート式 連続基礎式 土中式
    T-40AP 81C φ60.5×3.2 φ42.7×2.3 3,000 650 2 800 400 - - 10.9
    T-40AP 81W - 200 - 10.6
    T-40AP 81E - - 1,000 11.9
    T-40AP 81PL - - - 11.8
    T-40AP 111C φ60.5×3.2 φ42.7×2.3 950 1,100 450 - - 13.7
    T-40AP 111W - 200 - 13.2
    T-40AP 111E - - 1,200 15.0
    T-40AP 111PL - - - 14.0
    • 上記の土中用支柱(E)は、機械打ち込み可能です。(ファインキャップは、現場での後付けとなり、別途打ち込み用治具が必要です。)
    • パネルにイラストを入れる場合は、イラスト価格頁を参照のうえ、イラスト費用を加算ください。
  • 施工図例

    T-40AP111

    施工図例:T-40
