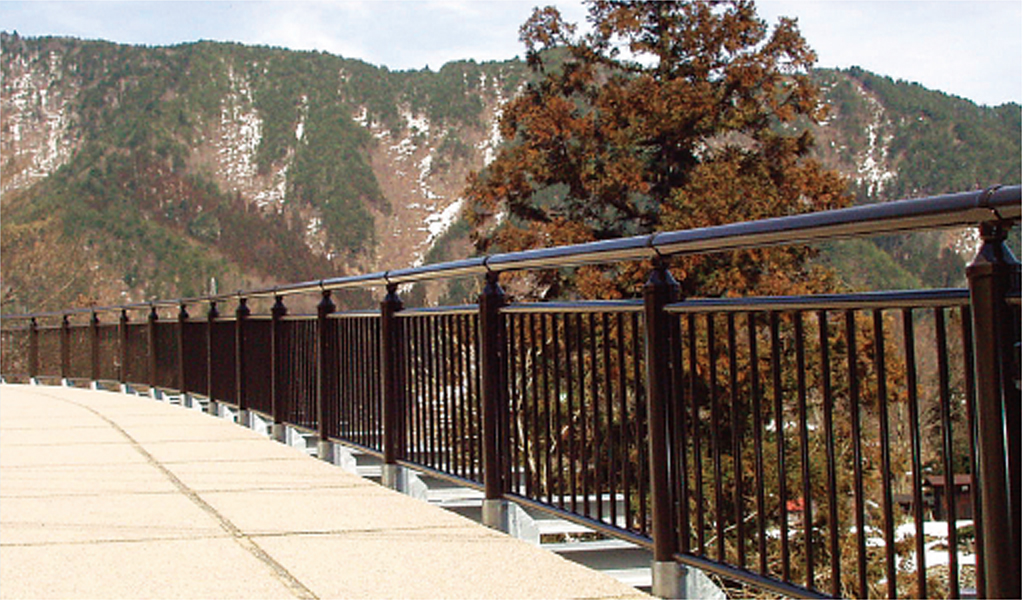

高強度シティ柵77HGTK-311
  • 手摺対応製品
  • P種

基本性能はそのままに溶接パネルを使用したタイプです。

  • 規格

    品番/項目 支柱サイズ(外径×厚さ) ビームサイズ(外径×厚さ) 支柱間隔 (㎚) ビーム 間隔 ビーム段数 地上高(m) 埋込み深さ mあたり重量(㎏/m)
    連続基礎式
    縦格子タイプ 77HGTK-311W φ114.3×4.5 φ76.3×3.2/φ48.6×2.4 2,000 200・750 3 1,100 400 25.9
    77HGTK-311PL 27.0
    • 上記の土中用支柱(E)は、機械打ち込み可能です。(別途打ち込み用治具が必要です。)
    • ベースプレートタイプのアンカーボルトは樹脂カプセルM16用(使用ボルトM16×190)です。
  • 施工図例

    施工図例:77HGTK
