シティ柵

車両用防護柵
  • 特長

    1.高い景観性

    • 支柱にデザイン性を加味した高級感のあるタイプです。
    • 突起のないアルミダイカスト金具によりへとへの安全性と高い意匠性を両立しています。
    • 手すり柵タイプは最上段ビームパイプを連続させており意匠性に優れます。
    • 支柱頭部のデザインは当社独自の鋼管成形技術により継ぎ目のない一体成形となっています。
    • 1型1型
    • 2型2型
    • 3型3型

    2.人にやさしい安全性

      • 擬宝珠支柱タイプデザイン支柱タイプ
    • 金具は、極力ボルトの突起を少なくした歩行者にやさしいタイプです。
    • Φ76.3支柱は、頭部一体成型ですので、飛散したりはずれたりすることなく安全です。(デザイン支柱タイプ)

    3.高い現場対応力

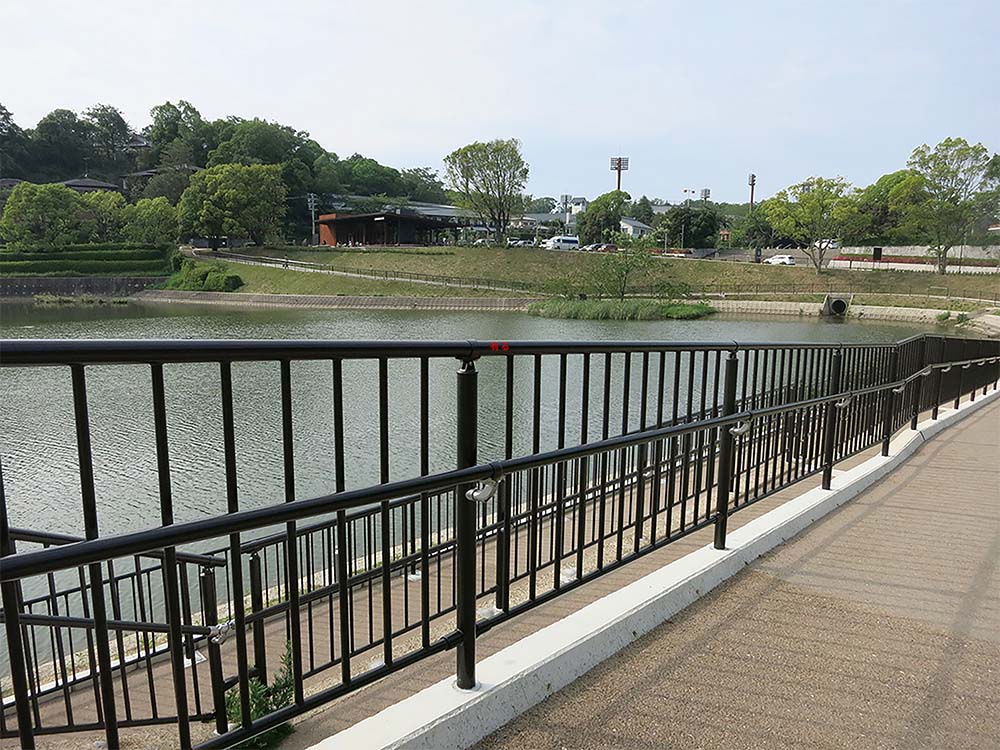

    • 手摺柵タイプ手摺柵タイプ
    • P種防護柵・SP種防護柵・耐雪型防護柵と品ぞろえも豊富で、設置場所に応じて選定いただけます。
    • 手摺柵タイプは階段部などの急勾配にも対応可能です。
  • 分類

    シティ柵(歩行者自転車用柵)の分類
  • 金具対応表

    品番/項目 水平 勾配 急勾配 勾配変化点 コーナー 急コーナー
    AC・ATC 支柱:φ76.3×2.8
    ビーム:φ42.7×2.3
    水平 勾配

    MAX.10%勾配

    CTKSを使用(MAX.100%勾配) 勾配変化点

    片側MAX.10%勾配

    平面角度片側MAX.6° 急コーナー

    (MAX.90°)コーナー金具・支柱で対応

    AF支柱:φ76.3×2.8
    ビーム:φ42.7×2.3
    水平 勾配・急勾配

    MAX.100%勾配

    勾配変化点

    片側MAX.100%勾配

    金具での対応不可 金具での対応不可
    AF5支柱:φ139.8×4.5
    ビーム:φ27.2×3.5(AF5)
    φ42.7×2.3(43AF5)
    水平 勾配・急勾配

    MAX.100%勾配

    勾配変化点

    片側MAX.100%勾配

    金具での対応不可 金具での対応不可
    48KC・48KTC・48KCS・48KTCS支柱:φ60.5×3.2
    上ビーム:φ48.6×2.4
    下ビーム:φ34.0×2.3(42.7×2.3)
    ※10%を超える勾配はKCS仕様
    水平 勾配

    MAX.10%勾配

    KCS仕様急勾配

    MAX.100%勾配(10%を超える勾配はKCS仕様)

    勾配変化点

    片側MAX.7%勾配(標準金具ではMAX.10%)

    平面角度片側MAX.4° 急コーナー

    コーナー金具・支柱で対応(MAX.90°)

    48SUKC・48SUKTC支柱:φ60.5×3.0
    上ビーム:φ48.6×1.5(2.0)
    下ビーム:φ34.0×1.5(42.7×2.5)
    ※10%を超える勾配はKCS仕様
    77GK・77GTK支柱:φ114.3×4.5
    上ビーム:φ76.3×3.2
    下ビーム:φ48.6×2.4
    水平 勾配

    MAX.25%勾配

    急勾配

    MAX.100%勾配

    勾配変化点

    片側MAX.100%勾配(標準金具ではMAX.7%)

    平面角度片側MAX.2°(標準金具使用時) 急コーナー

    77GKジョイントセットで対応(レベル時のみコーナー対応可能)(MAX.90°)

  • 一般タイプ

    標準色

    • ブラウンチャイロ55

    準標準色

    • ステンベージュベージK
    • グレイグレイK
