シティタイプ GpLXT

NEW
  • 河川・湖沼
シティタイプ GpLXT
  • 受注生産品
  • A・B・C種

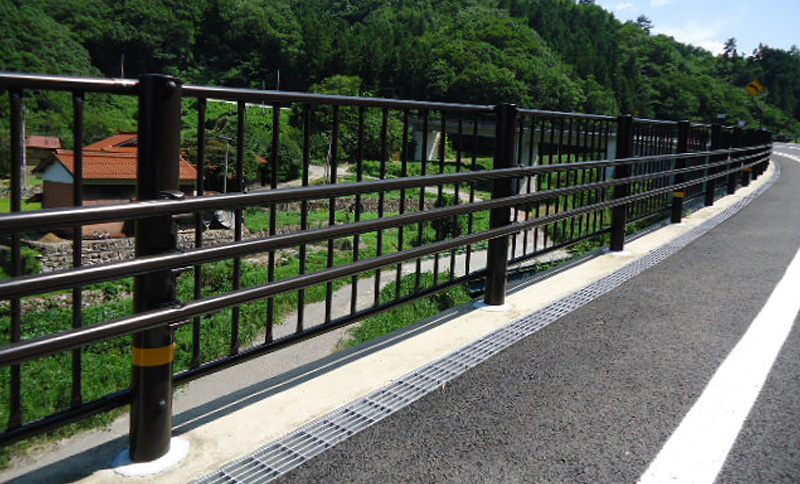

景観型車両用防護柵に縦格子の転落防止機能を付加したタイプです。セキスイ独自の勾配自在対応 「フレックスロープ」パネルの採用で現場での柔軟な勾配対応を可能としました。

  • 特長

    • 現場での勾配対応が可能で、納期面でも有利です。
    • パネル仮置き可能な金具構造により、高い施工性を有します。
    • 頭部樹脂キャップは現場で簡単に取り付けが可能な仕様です。(弊社従来品GpLと同等)
    • 軽量キャップにより車両衝突時に飛散しにくい安全性へ配慮した仕様です。
  • 規格

    品番/項目 支柱サイズ外径×厚さ×長さ ビームサイズ外径×厚さ×長さ 支柱間隔 (㎚) ビーム段数 地上高(m) 埋込み深さ mあたり重量(㎏/m)(
    コンクリート式 連続基礎式 土中式
    C種 GpLXT-C-2B φ114.3×4.5 φ48.6×2.4 2,000 5 1,100 400 - - 40.8
    GpLXT-C-2B-2 - 235 - 39.5
    GpLXT-C-3E 3,000 - - 1,400 43.1
    GpLXT-C-2pL 2,000 - - - 46.3
    B種 GpLXT-B-2B φ48.6×3.2 2,000 5 1,100 400 - - 33.8
    GpLXT-B-2B-2 - 235 - 32.6
    GpLXT-B-3E 3,000 - - 1,500 34.4
    GpLXT-B-2pL 2,000 - - - 36.7
    A種 GpLXT-A-2B φ60.5×3.8 2,000 5 1,100 400 - - 30.7
    GpLXT-A-2B-2 - 235 - 29.6
    GpLXT-A-3E 3,000 - - 1,650 31.4
    GpLXT-A-2pL 2,000 - - - 33.6
    • 耐雪タイプに関しましては、別途ご相談ください。
  • 施工図例

    施工図例:GpL
    • ピクト
    • ピクト
    • ピクト
  • カラーバリエーション

    標準色
    • ブラウンチャイロ55
    準標準色
    • ステンベージュページK
    • グレイグレイK
