歩車道分離タイプ(薄型)

電子カタログはこちら

NETIS 歩車道分離タイプ(薄型)

歩車道分離タイプ(薄型)
  • 特長

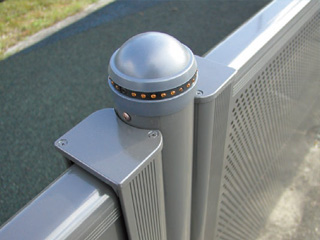

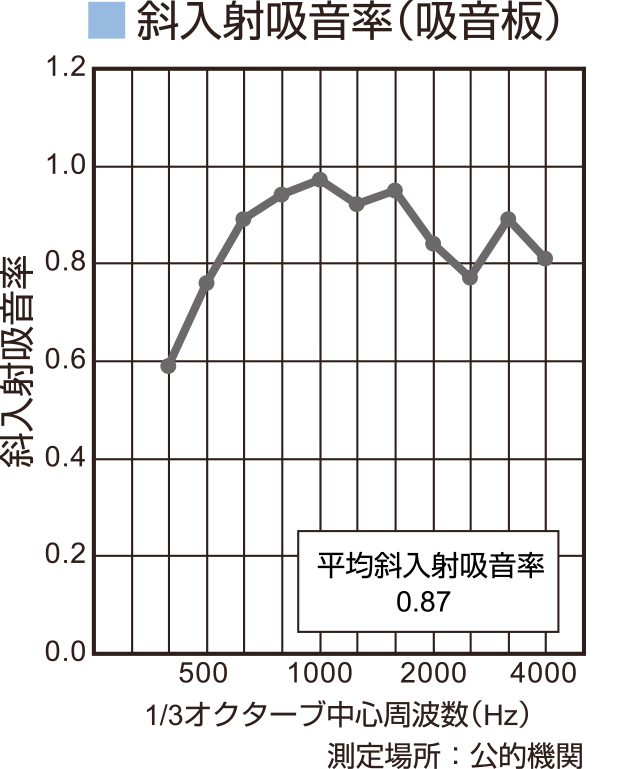

    製品厚さを60mmとしたスリムな製品で、吸音材はリサイクル吸音材(ポリエステル繊維)を使用しています。平均斜入射吸音率0.87と高い吸音性能を持ち、道路騒音対策に貢献します。支柱には、スワレフレックス反射体(スワロフスキー社製)を装備し夜間における安全性にも配慮しております。丸型の支柱により道路平面線形に容易に対応することが可能です。

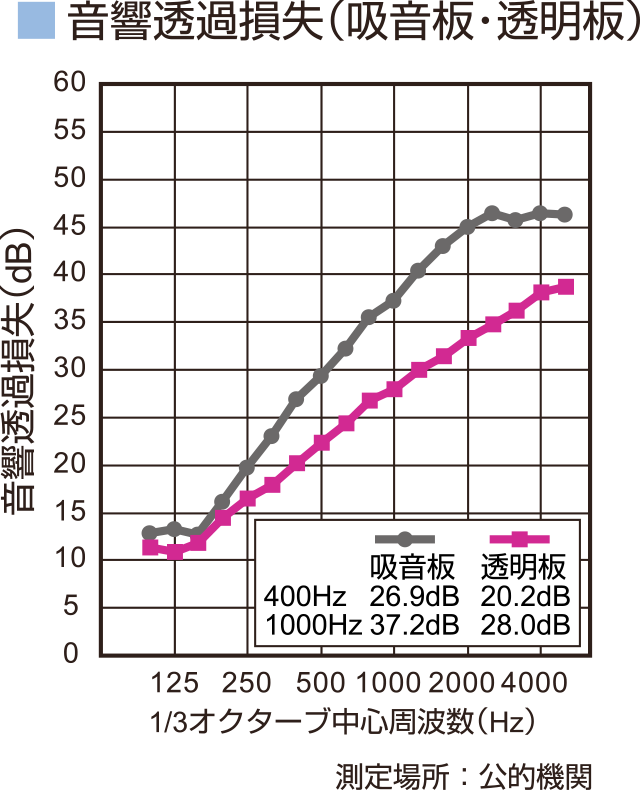

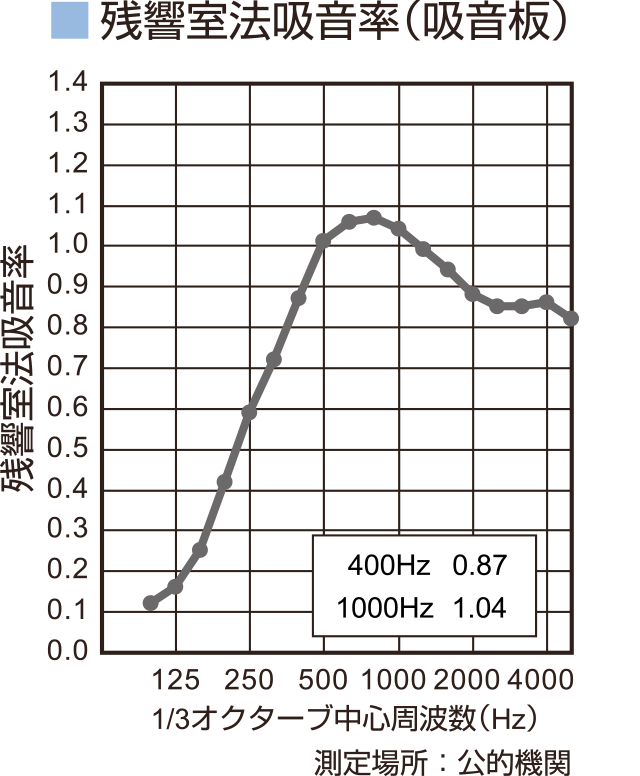

    グラフ
  • 規格

    歩車道分離タイプ(高吸音型)
    製品名称 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料
    吸音板 800×2880×60
    (1000×2880×60)
    51
    (60)
    前面板:アルミニウム板A5052P t=1.0mm(JIS H4000)
    背面板:亜鉛鉄板SGC Z27 t=1.2mm(JIS G3302)
    吸音材:ポリエステル繊維吸音材t40
    吸音材保護材:ガラスクロスEP16A+PVF(ETFE)21μm
    透明板 ※1 30
    (34)
    透明板:ポリカーボネート板t=5.0mm(JIS K6735)
    枠体:アルミニウム合金押出形材A6063S(JIS H4100)
    支柱 125×116×1106
    (125×116×1306)
    10
    (12)
    本体:亜鉛めっき鋼管
    パネル固定金具:アルミニウム合金押出形材A6063S(JIS H4100)

    ( ):H=1000mm用

    • 1 ハイドロクリーン仕様対応可能
