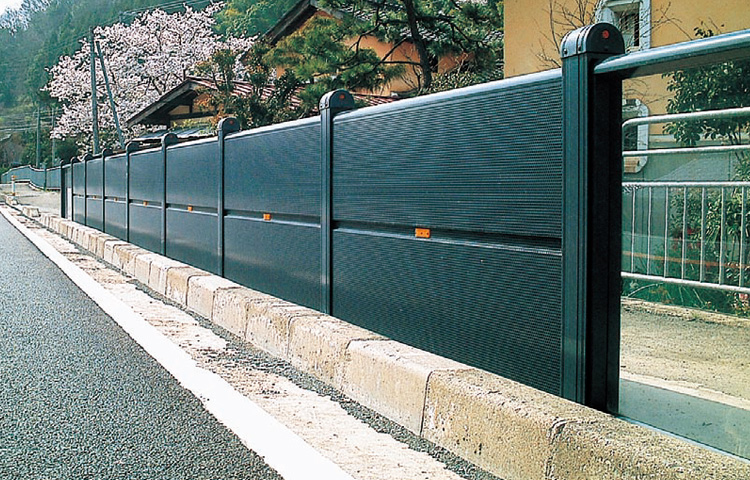

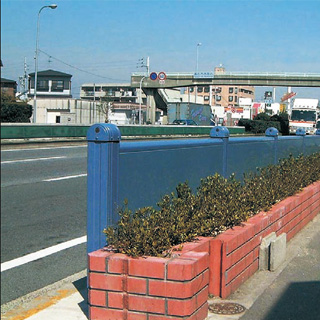

歩車道分離タイプ(高吸音型)

電子カタログはこちら

歩車道分離タイプ(高吸音型)
  • 歩車道分離タイプ(高吸音型)
  • 歩車道分離タイプ(高吸音型)
  • 特長

    • 意匠性に優れる「パネル」と「支柱」から構成されています。
    • 歩行者の安全に配慮し、丸みを帯びたデザインを採用しております。
    • 高さは800mmと1000mmを取り揃えております。
      平均斜入射吸音率 残響室法吸音率 音響透過損失
    音響性能 吸音板 0.95 400Hz 1000Hz 400Hz 1000Hz
    1.09 1.04 30.6dB 41.0dB

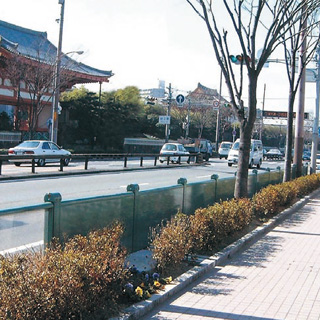

    透明板 - 21dB 28dB
  • 規格

    歩車道分離タイプ(高吸音型)
    製品名称 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料
    吸音板 800×1960×100
    (1000×1960×100)
    37
    (46)
    前面板:アルミニウム板A5052P t=1.0mm(JIS H4000)
    背面板:亜鉛鉄板SGC400 Z27 t=1.2mm(JIS G3302)
    吸音材:グラスウール吸音材32K t=50mm(JIS A6301)
    吸音材保護材:ガラスクロスEP16A+PVF(ETFE)21μm
    透明板 ※1 800×1960×100
    (800×1960×100)
    18
    (23)
    透明板:ポリカーボネート板t=5.0mm(JIS K6735)
    枠体:アルミニウム合金押出形材A6063S(JIS H4100)
    中間部支柱 125×116×1106
    (125×116×1306)
    5
    (6)
    本体:アルミニウム合金押出形材A6063S(JIS H4100)
    支柱頂点カバー:アルミ鋳物
    端部支柱 125×116×1106
    (125×116×1306)
    6
    (7)

    ( ):H=1000mm用

    • 1 ハイドロクリーン仕様対応可能
