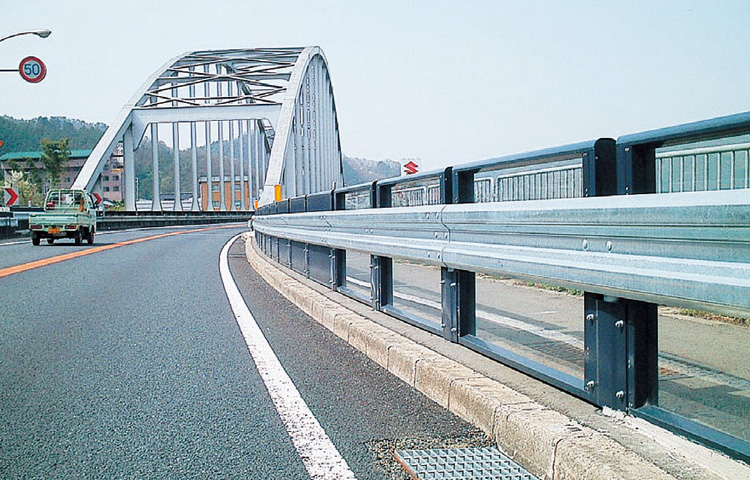

車両用防護柵添架タイプ

電子カタログはこちら

添架にあたっては、ガードレールやガードパイプに対して穴あけ等の特別な加工や部材の取外しは必要ありません。

既設のガードレール、ガードパイプにも添架可能です。高さは800mmと1000mmを取り揃えています。

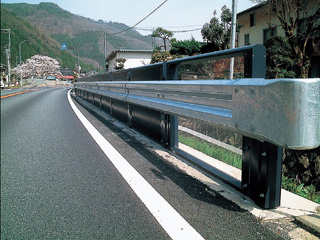

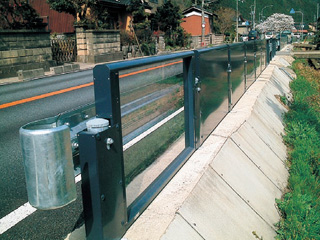

  • ガードレール添架タイプ(吸音板・透明板)

    ガードレール添架タイプ(吸音板・透明板)
    • ガードレール添架タイプ(吸音板・透明板)
    • ガードレール添架タイプ(吸音板・透明板)

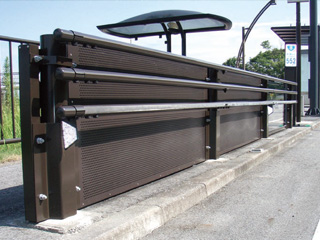

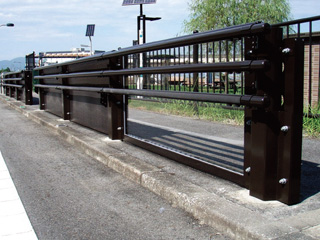

  • ガードパイプ添架タイプ(薄型)

    • ガードパイプ添架タイプ(薄型)
    • ガードパイプ添架タイプ(薄型)
  • 規格

    歩車道分離タイプ(高吸音型)
    製品名称 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料
    吸音板 800×1820×60
    (1000×1980×60)
    26
    (33)
    前面板:アルミニウム板 A5052P t=1.0mm(JIS H4000)
    背面板:亜鉛鉄板 SGC400 Z27 t1.2(JIS G3302)
    吸音材:ポリエステル繊維吸音材 t40
    吸音保護材:ガラスクロスEP16A+PVF(ETFE)21μm
    透明板 ※1 20
    (24)
    透明板:ポリカーボネート板t=5.0mm(JIS K6735)
    枠体:アルミニウム合金押出形材 A6063S(JIS H4100)
    固定金具 t3.2、t4.5 12 固定金具(前・上、前・下)亜鉛鉄板 SGH400 Z27 t4.5(JIS G3302)
    固定金具(後)亜鉛鉄板 SGH400 Z27 t3.2(JIS G3302)

    ( ):H=1000mm用

    • 1 ハイドロクリーン仕様対応可能
