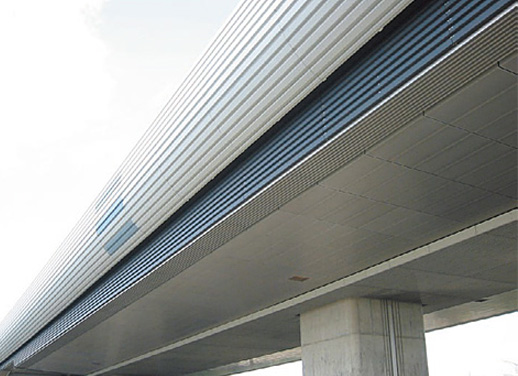

裏面吸音板

電子カタログはこちら

  • 作業床兼用吸音パネル（吊り足場なし工法）

    作業床兼用高架裏面吸音板（吊り足場なし工法） 裏面吸音板の構造

    特長

    斜入射吸音率

    吊り足場設置・撤去作業、横梁材が不要なため工期の短縮が図れます。さらに、交通規制回数も大幅に減少されます。

    横梁が無く鋼材重量の削減ができ、吊り足場設置・撤去作業の削減、工期の短縮化、規制費の減少などとあわせ、経済性の向上にもつながります。

    規格

    作業床兼用吸音パネル（吊り足場なし工法）
    製品名称（製品記号） 寸法（㎜）高さ×長さ×厚さ 重量（㎏/枚） 主要材料
    裏面吸音板
    （作業床兼用型）
    （RSA-50）    		 740×2480※×150
    ※桁間ピッチ（最大3500mm）まで    		 31 前面板：アルミニウム板A5052P t=1.0mm（JIS H4000）
    背面板（側面板）：アルミニウム板A5052P t=2.0mm（JIS H4000）
    構造材：アルミニウム合金押出形材 A6063S（JIS H4100）
    吸音材：グラスウール吸音材32K t=50mm（JIS A6301）（撥水処理品）
    吸音材保護材：ガラスクロスEP16A（撥水処理品）黒

  • フラット型裏面吸音板（保守点検足場機能付）

    フラット型裏面吸音板（保守点検足場機能付）

    特長

    斜入射吸音率

    受け梁との取り付け箇所がレール状になっているため、施工誤差を吸収でき、設置が容易で作業効果に優れています。背面側にデッキプレートを施しているので、設置後の点検足場としても活用できます。

    規格

    フラット型裏面吸音板（保守点検足場機能付）
    製品名称（製品記号） 寸法（㎜）高さ×長さ×厚さ 重量（㎏/枚） 主要材料
    裏面吸音板
    （フラット型）
    （RFM－50P）    		 745×1980×140 28 前面板：アルミニウム板 A5052P t=1.0mm （JIS H4000）
    背面板・（側面板）：高耐食性亜鉛めっき鋼板 t=1.2mm （t=1.6mm）
    構造材：アルミニウム押出形材 A6063S （JIS H4000）
    吸音材：ポリエステル繊維吸音材 32kg/㎥ t=50mm
    吸音保護材：ポリエステル撥水シート
