支柱隠蔽型防音壁

電子カタログはこちら

支柱隠蔽型防音壁

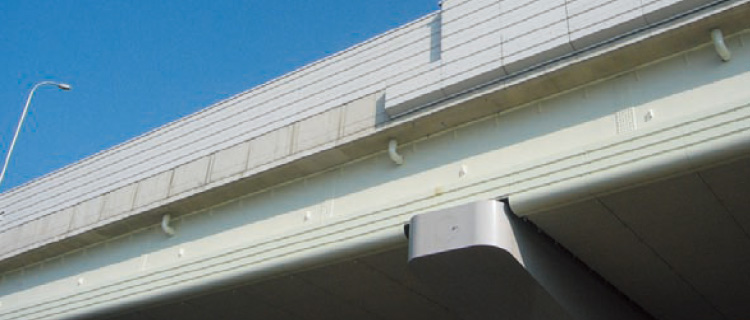

  • 名古屋高速道路公社タイプ(CW)

    名古屋高速道路公社タイプ(CW)

  • 首都高速道路公団タイプ(STK)

    首都高速道路公団タイプ(STK)

  • 特長

    • 高い遮音性と優れた吸音性で道路周辺の環境保全に貢献します。
    • 背面側の支柱をパネル背面板で隠し、さらにカラー化で景観の向上を図れます。
    • ユニットパネル式で作業は簡単、施工性に優れています。
    • パネルの厚さを変えることにより、各種支柱に対応できます。

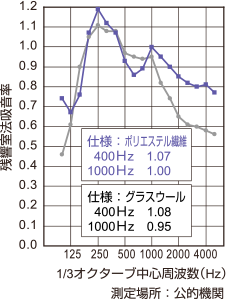

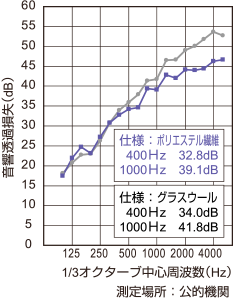

    グラフ
  • 規格

    支柱隠蔽型防音壁
    製品名称(製品記号) 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料

    支柱隠蔽型防音壁
    SIP I(X)50 SDM H125
    ※1 ※2

    (高耐候性メッキ鋼板仕様)
    SIP I(X)50 H125
    ※1 ※2
    (溶融亜鉛めっき鋼板仕様)

    500×1960×160 38

    前面板 : アルミニウム板 A5052P t=1.0mm
    背面板 : フッ素樹脂フィルムラミネート鋼板 SGC400Z27 t1.6 ※3
    側面板 : 高耐候性メッキ鋼板 SGH400相当品 K27 t1.6mm
    (又は 溶融亜鉛めっき鋼板 SGH400 Z27 t1.6mm)
    ※付属品 : アイボルト・ナット SS400相当 HDZ35 M12 ※4
    吸音材 : ポリエステル繊維吸音材 22kg/㎥ t50mm
    (又は グラスウール吸音材 2号 32K t=50mm )
    吸音材保護材 : ポリエステル撥水シート
    (又は、ETFE(四フッ化エチレンコポリマーフィルム)21μm)

    500×3960×160 70
    • 1 製品記号I:アイボルト付き、X:アイボルト無し
    • 2 H=125支柱用です。(他にH150、175、194、200、250、340支柱用があります。)
    • 3 背面カラー仕様です。
    • 4 アイボルト付きの場合に付属します。
