統一型防音壁

電子カタログはこちら

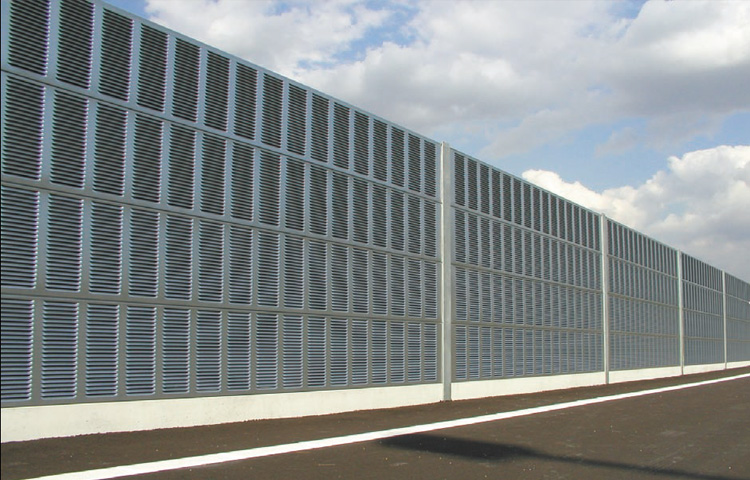

統一型防音壁

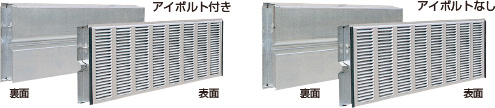

  • アイボルト付き
  • アイボルトなし
  • 特長

    • 優れた吸音性と高い遮音性で環境保全に貢献します。
    • 軽量なユニットパネル式で、作業は簡単で施工性良好です。
    • 風荷重2kM/㎡に耐える強度構造です。
    • 高品質材質の採用で耐候性・耐久性に富んでいます。

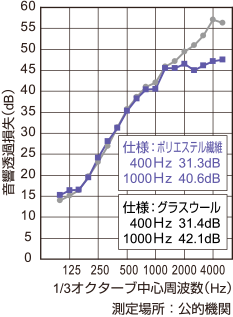

    グラフ
  • 規格

    統一型防音壁
    製品名称(製品記号) 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料

    MSB I(X)50 SDM※1
    (高耐候性メッキ鋼板仕様)

    MSB I(X)50※1
    (溶融亜鉛めっき鋼板仕様)

    500×1960×95 26

    前面板 :
    アルミニウム板 A5052P t=1.0mm
    背面板 側面板 :
    高耐候性メッキ鋼板 SGH400相当品 K27 t=1.6mm
    (又は 溶融亜鉛めっき鋼板 SGH400 Z27 t1.6mm)
    ※付属品 :
    アイボルト・ナット SS400相当 HDZ35 M12

    吸音材 :
    ポリエステル繊維吸音材 22kg/㎥ t50mm
    (又は グラスウール吸音材 2号 32K t=50mm)
    吸音材保護材 : ポリエステル撥水シート
    (又は、ETFE(四フッ化エチレンコポリマーフィルム)21μm)

    500×3960×95 50
    • 1 製品記号I:アイボルト付き、X:アイボルト無し
