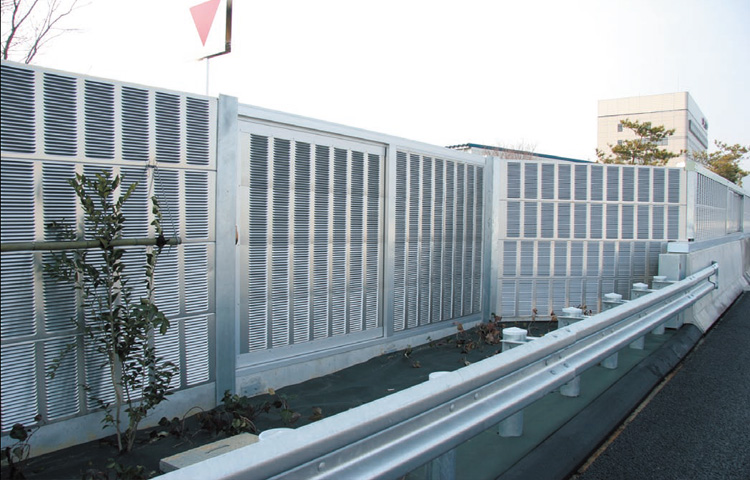

アルミ枠管理用扉・窓

電子カタログはこちら

アルミ枠管理用扉・窓
  • NOx削減防音壁

    透明タイプ

  • NOx削減防音壁

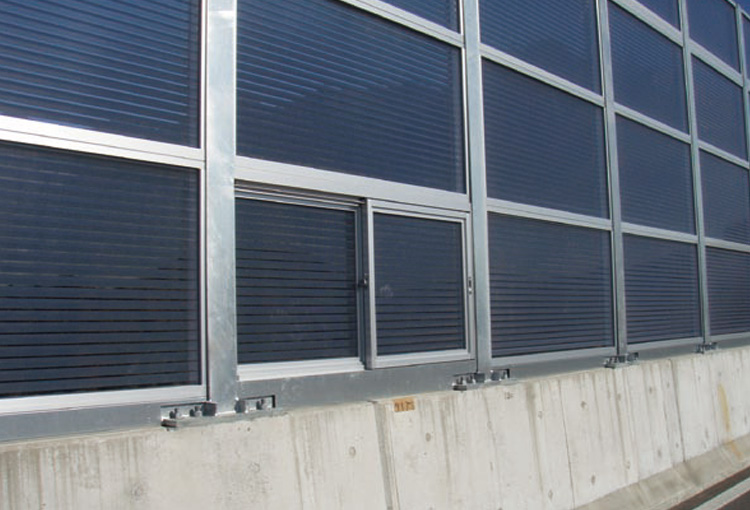

    アルミ枠管理窓(レンズ板仕様)

  • 特長

    アルミ枠を使用することで、スチール枠仕様と比較して、耐久性の向上、軽量化による操作性の向上を図っています。

  • 規格

    アルミ枠管理用扉・窓
    製品名称(製品記号) 寸法(㎜)高さ×長さ×厚さ 重量(㎏/枚) 主要材料
    吸音タイプ アイボルト付き
    開閉部落下防止ワイヤー付き
    1000×1960×95 51

    前面板:アルミニウム板A5052Pt=1.0mm(JIS H4000)
    背面板:ステンレス板SUS304t=1.5mm、高耐候性メッキ鋼板t=1.6mm
    吸音材:ポリエステル繊維吸音材 22kg/㎥ t50mm
    (又は グラスウール吸音材 2号 32K t50mm )
    枠体:アルミニウム合金押出形材 A6063S(JIS H4100)
    表面処理:陽極酸化塗装複合皮膜B種(JIS H8602)

    1500×1960×95 70
    アイボルト無し
    開閉部落下防止ワイヤー無し
    1000×1960×95 51
    1500×1960×95 70
    1945×3935×95 210

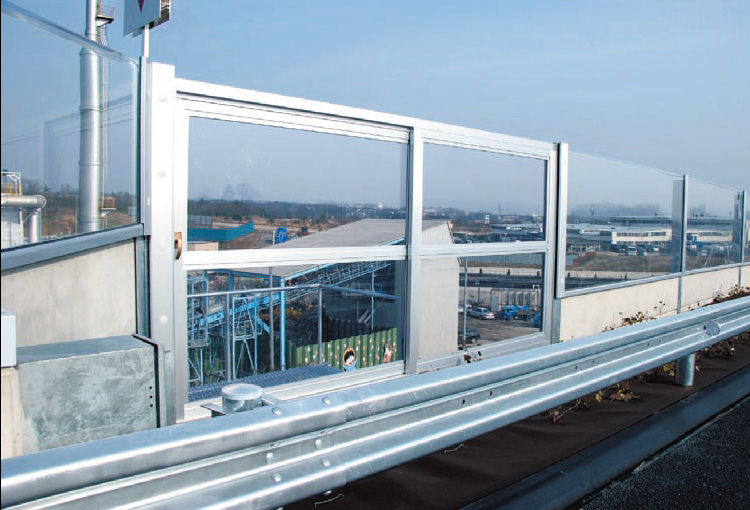

    透明タイプ
    ※1
    アイボルト付き
    開閉部落下防止ワイヤー付き
    1000×1960×95 36 透明板:ポリカーボネート板 t=5mm t=8mm t=12mm (JIS K6735)
    両面耐候処理
    枠体:アルミニウム合金押出形材A6063S(JIS H4100)
    表面処理:陽極酸化塗装複合皮膜B種(JIS H8602)
    1500×1960×95 45
    アイボルト無し
    開閉部落下防止ワイヤー無し
    1000×1960×95 36
    1500×1960×95 45
    1945×3935×95 140
    • 1 ハイドロクリーン仕様対応可能
