簡単に設置・撤去でき、ドライバーに対し、視覚・聴覚・体感で工事現場への車両誤侵入を注意喚起する仮設保安資材です。

設置イメージ

ピタリングラインは、ドライバーに対し、視覚、聴覚、体感振動で注意喚起します。

• 視覚

  ピタリングラインを路面に標示することでドライバーに対し視線誘導します。また、黒いリングに白いラインを組み合わせ、コントラストを高めることで、ドライバーに対しラインを認識しやすくしています。



• 聴覚

  ライン部に凹凸が設けられているのでタイヤで踏みつけると異音が発生しドライバーへ注意喚起します。



• 体感振動

  ピタリングを採用しているのでラインを踏みつける前にドライバーに体感衝撃を与え注意喚起します。



•

  「ピタリング」は工事現場で使用されている体感マットであり、通過車両に対して振動＋音で注意喚起を促す製品です。簡単に設置や撤去が可能であり、東北を中心に使用されています。

ピタリングラインは、5個連結を1セットにした製品で1セットでW150mm幅のラインを約3mの標示できます。

ピタリングラインは、ピタッと置くだけで直線・曲線が標示可能でかつ持ち運びしやすい構造を採用しています。

• リング(円)をジョイントベルトで連結しているので直線および緩やかな曲線を標示できます。

• 付属の粘着テープで固定するとさらに安定性能が向上します。

• 仮設撤去時は簡単に持ち運びできる折りたたみ構造を採用しています。

リング（円）をジョイントベルトで連結しているので直線および緩やかな曲線を標示できます。

仮設撤去時は簡単に持ち運びできる折りたたみ構造を採用しています。

高い安定性能と高い再帰反射性能を保有しています。

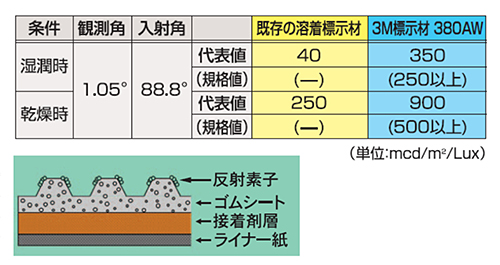

全天候対応型路面標示材を採用しているので晴天時、雨天時ともに通常の溶着標示材よりも高い再帰反射性能を保有しています。

ライン部には
全天候対応型路面標示材を
採用しています。

全天候対応型 路面標示材は超硬・超高屈折率セラミックビースを採用し表面にエンボス加工しているので水膜による鏡面反射を抑え高い反射効果を発揮します。

ライン表面はエンボス加工しているので汚れ難く弊社工場内約1ヶ月暴露した製品であっても高い再帰反射性能を保持しています。

ライン表面はエンボス加工しているので車が踏みつけても汚れ難い構造になっています。

弊社工場出入り口に1ヶ月暴露

工事現場で置くだけで仮設設置できる高い安定性能。ピタリングにラインを組み合わせているので高い安定性能を保有しています。

•

  10tトラック実車踏み付け映像

  （時速90km/h 天気晴れ）

•

  10tトラック実車踏み付け映像

  （時速90km/h 天気雨）

•

  走踏試験踏み付け映像

  （時速 70km/h）

付属の粘着テープで固定するとさらに安定性能が向上します。ライン部の裏側に粘着テープを貼ることができ、路面と固定することで安定性能を高めることができます。

製品裏面

ピタリングと同材質の粘着テープを採用

WEBアンケート調査

• 全国18～79歳の男女、普通自動車免許所持者を対象
• 回収サンプル数＝300サンプル

• 年代（n=300）



• 性別（n=300）



• 居住地域 （n=300）



WEBアンケート調査・質問

アンケート調査結果　全体(18～79歳)

アンケート調査結果　高齢層(60～79歳)

ライン部は水洗いすることで汚れを落とすことができます。

• 弊社工場出入り口に1ヶ月間暴露設置



•

•

  水とブラシで汚れを落とすことができます。

交換時期について

簡易組立構造を採用しているので、万が一製品が壊れても部材交換が可能です

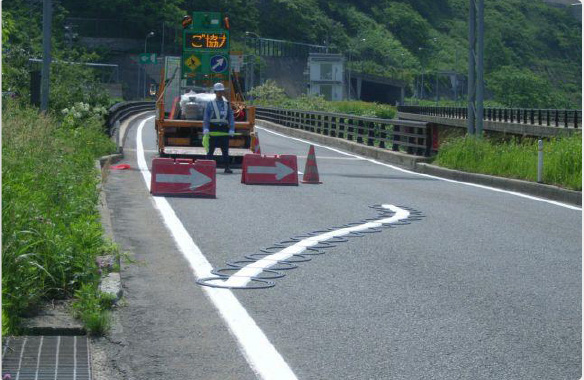

山形県 国道112号 月山区画線 工事現場で試験設置（2013年6月）

• 4setで安全対策
• 3setで安全対策
• 3setで安全対策

青森県 国道104号 工事現場で試験設置 （2013年7月）

• 4setで安全対策
• 3setで安全対策

青森県 国道4号 工事現場で試験設置（2013年7月）

• 4setで安全対策
• 4setで安全対策

宮城県 佐沼外舗装補修工事現場で試験設置（2013年7月）

• 5setで安全対策

岩手県 二戸・盛岡西国道管内区画線設置工事現場で試験設置（2013年7月）

• 2setで安全対策
• 2setで安全対策

利点① 総合評価落札方式における新技術活用に対する加点について総合評価方式においてNETISに登録された新技術の活用を提案した場合、加点の対象になります。注)加点の方法は提案を行った地方整備局等によって異なります。

• 東北地方整備局の場合（ホームページより抜粋）



• 近畿地方整備局の場合



利点② 工事成績評定における新技術活用に対する加点について新技術の活用を提案（契約後提案、施工計画書、工事打合せ簿による活用提案）すれば下記のように工事成績評定に加点されます。（必ず活用効果調査表は出してください。）

• 事後評価が実施された技術活用の場合 最大1.6点



• 事後評価が実施されていない技術活用の場合 最大1.6点



参考提出資料（創意工夫・社会性等に関する実施状況）創意工夫・社会性等に関する実施状況

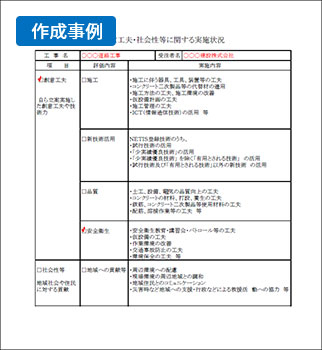

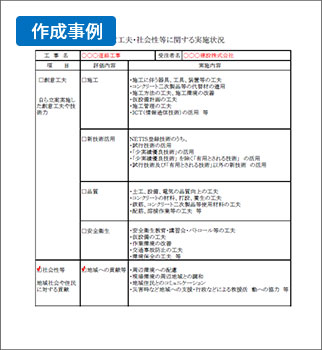

• 【PDF】参考提出資料 様式 -34(1)

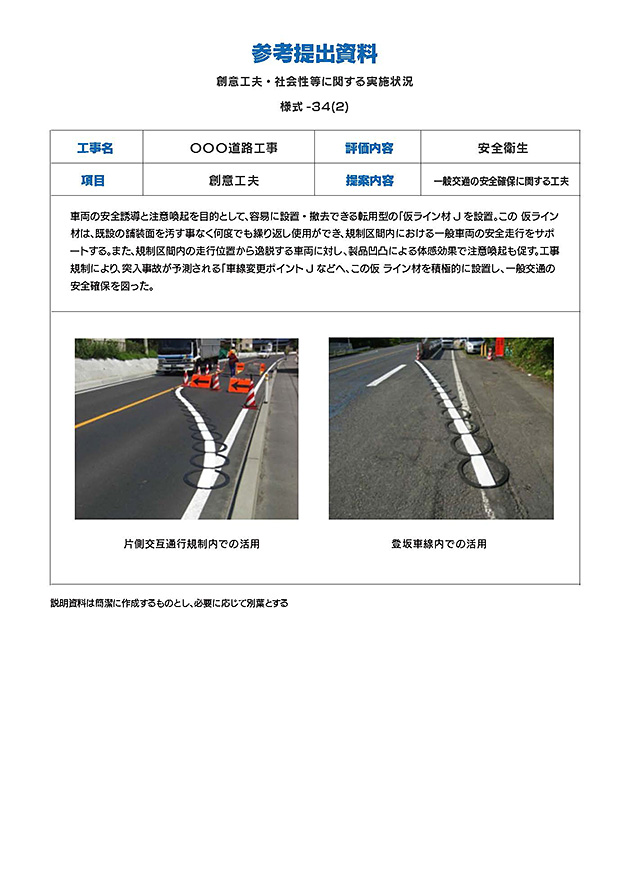

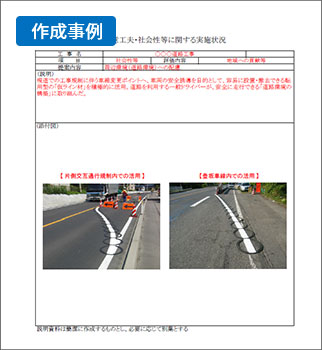

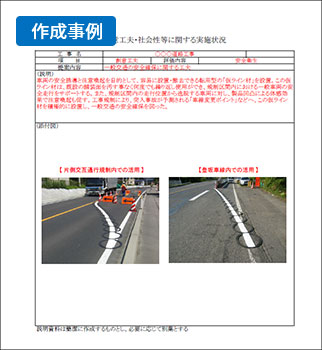

• 【PDF】参考提出資料 様式 -34(2)
