新製品

通風めかくし縦格子フェンス

格子フェンスの高い意匠性を持ち、通風性とめかくし性の両方の性能を備えた、新しいジャンルのフェンス

POINT

風を通し、視線を遮る設計

2種類の立体的な形状を組合わせたアルミ押出型材による縦格子構造です。格子間の隙間で風を通しますが、オーバーラップする形状により視線を遮ります。

縦格子構造のイメージ図

デザインバリエーション

やわらかな印象を与えるH-OタイプとシャープなH-Dタイプをラインナップ。
2種類のデザインタイプから選択可能です。

H-Dタイプ
シャープ(H型+六角)
H-Oタイプ
ソフト(H型+楕円)

省施工設計

当社独自の専用金具は、仮置きと自由柱方式による施工が可能です。
パネルと胴縁を分離させることでパネル重量を軽減し、また、パネルは胴縁に仮置きする構造のため、一人での施工も可能です。

アルミ・スチールハイブリッド

横桟、胴縁、支柱にスチールを用いることで、優れた強度を有します。
日本工業規格JIS A6513(金属製格子フェンスおよび門扉)の強度基準に耐える設計強度です。
表側からは横桟や金具は見えず、支柱も下空き部分しか見えない設計です。(端部、上からは除きます)

カラーバリエーション

イメージ図:ステンカラー(支柱:ステンベージュ)

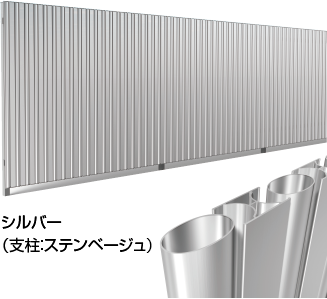

イメージ図:シルバー(支柱:ステンベージュ)
イメージ図:ブロンズ(支柱:ブラウン)

機能説明

参考図

施工図例

縦格子フタ(樹脂キャップ)

アルミ縦格子の上下小口は、樹脂キャップ仕様で、0%~20%まで、標準パネルで任意で傾斜地に対応できます。柱間隔、縦桟ピッチは傾斜度により変わります。

アルミ縦格子の上下小口の処理 仕様変更のイメージ図
  •                        傾斜対応可能( 最大20% )
