受注生産品

固定柱

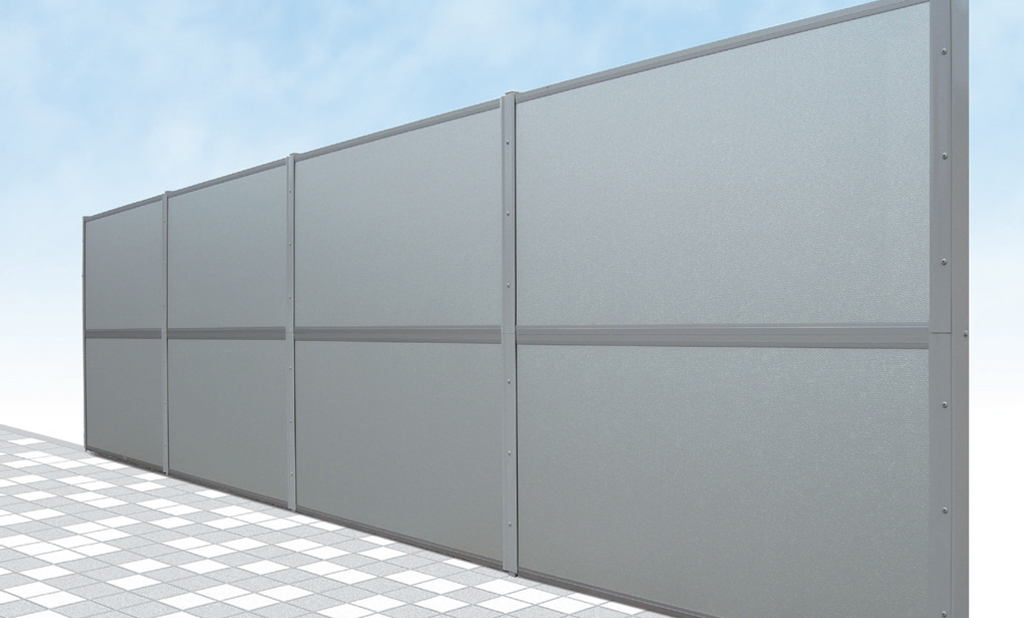

めかくし塀B型(簡易遮音タイプ)

遮音効果のあるめかくし塀により、心地よい住環境整備をバックアップします。

設計強度:建築基準法 施行令第87条(昭和57年改正)に準拠
(風圧力866N/㎡(88kgf/㎡)に耐える強度)

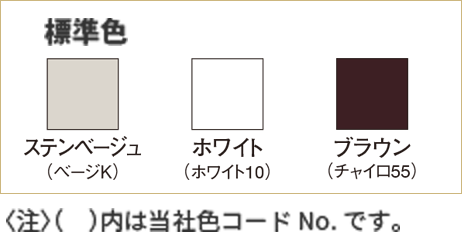

標準色

「ステンベージュ(当社色No.ベージK)」は「景観に配慮した防護柵の整備ガイドライン」(国土交通省・景観に配慮した防護柵推進検討委員会)に記載されている「グレーベージュ(薄灰茶色)」に準拠した色です。本製品のステンベージュはメタリック調ではございません。

特長

遮音性

独自の技術で効果的な遮音性能を実現
面材には、セキスイ独自の技術で開発したプラメタル(アルミ・樹脂積層複合材)を使用しており、内部の高密度樹脂により遮音性、剛性を高めています。

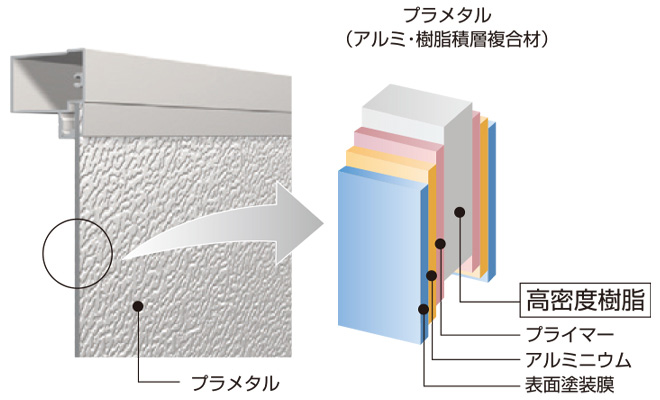

パネル断面構造図

パネル断面構造図

残響室法吸音率(パネルそのものの吸音性能)

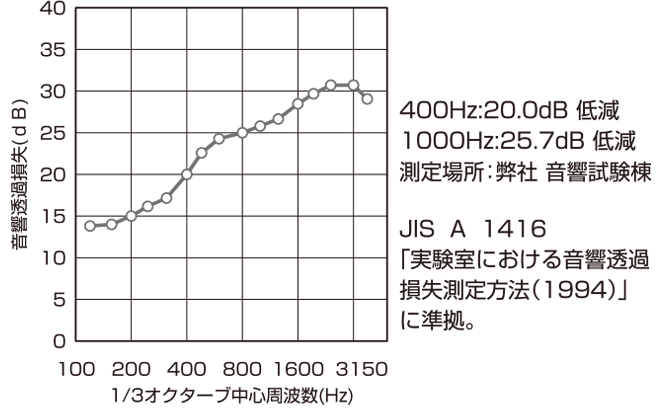

音響透過損失

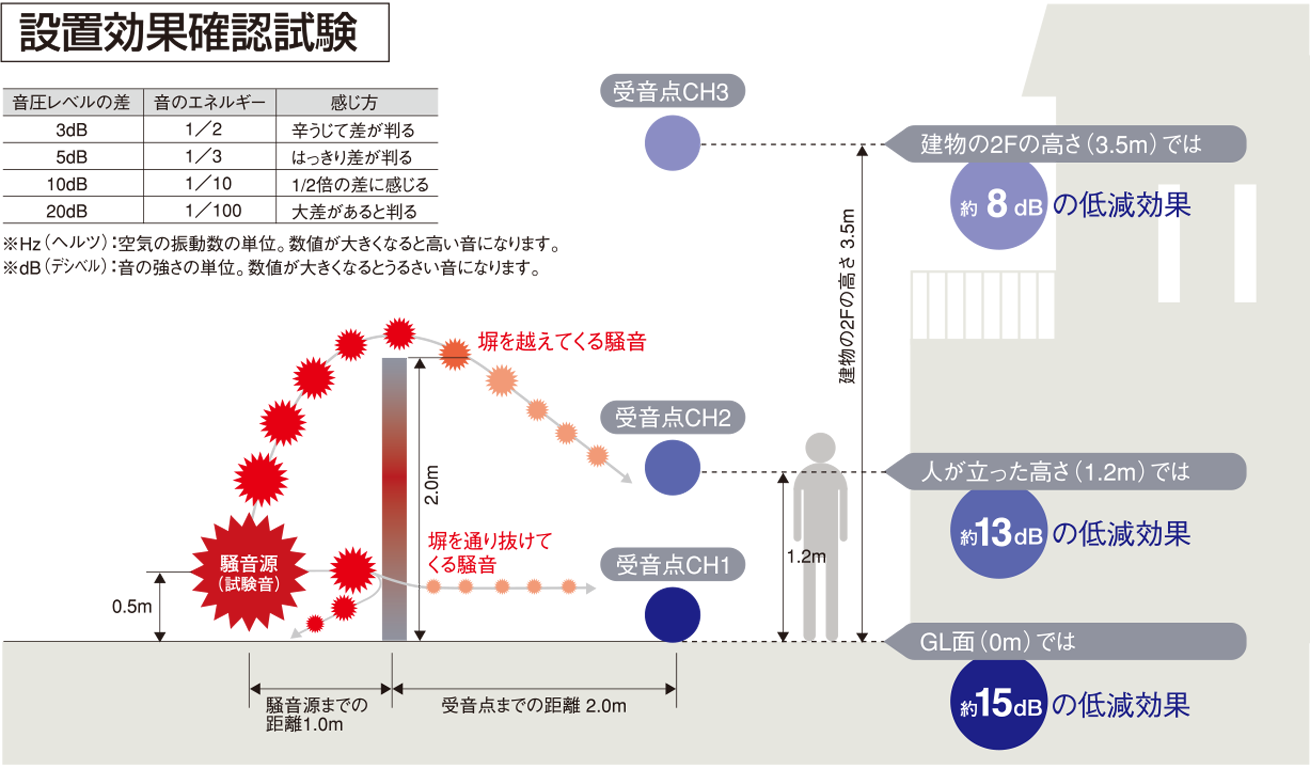

設置効果確認試験
  • ※音源:ピンクの伊豆(試験用の雑音で、テレビの放送が終った時の音と同じです。)

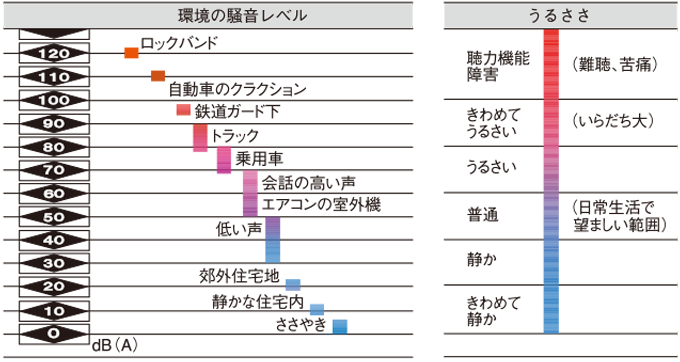

一般的な騒音レベル例

一般的な騒音レベル例

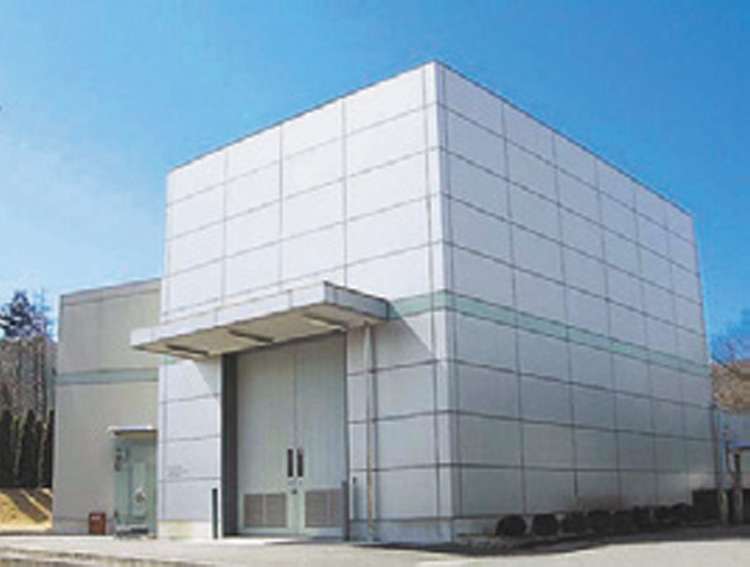

設置効果測定場所:弊社 音響試験棟

設置効果測定場所:弊社 音響試験棟

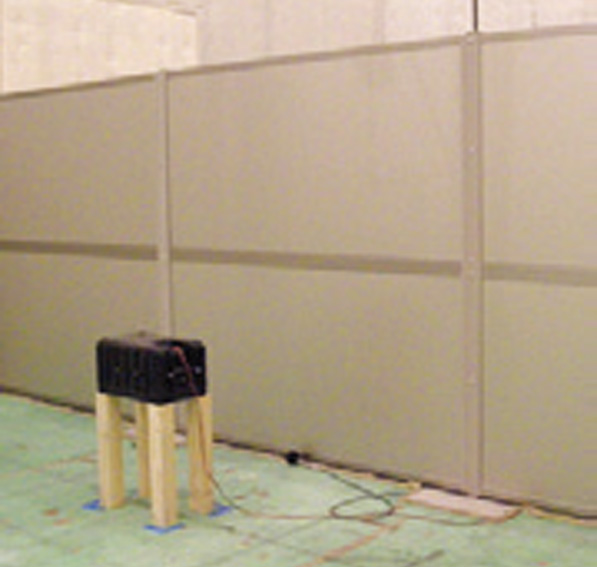

試験風景

一般的な騒音レベル例
  • ※上記に掲載した試験結果の数値は、参考値であり、保証値ではありません。

意匠性

独自の技術を生かしたデザインへのこだわり

シンプルな外観
  • 支柱カバー形式により、シンプルな外観としています。
高級感漂うテクスチャー
  • パネル面材に使用しているプラメタル(アルミ・樹脂積層複合材)の表面は工ンボス加工仕上げで映り込みを防ぎ、高級感を一層高めています。

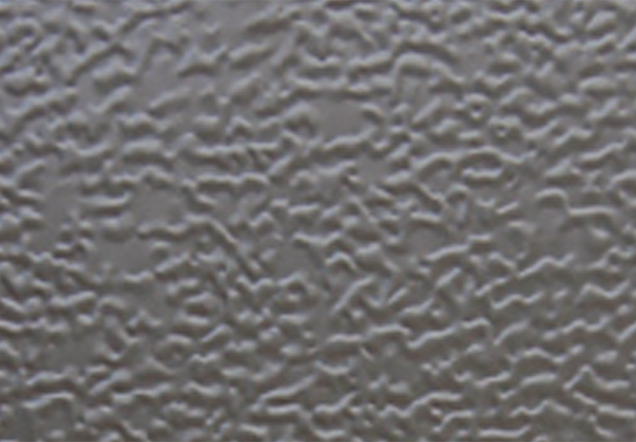

パネル表面仕様
パネル表面仕様
洗練されたディティール
  • アルミ形材採用によりボルト本数を最小限におさえ高品位な仕上がりとしています。

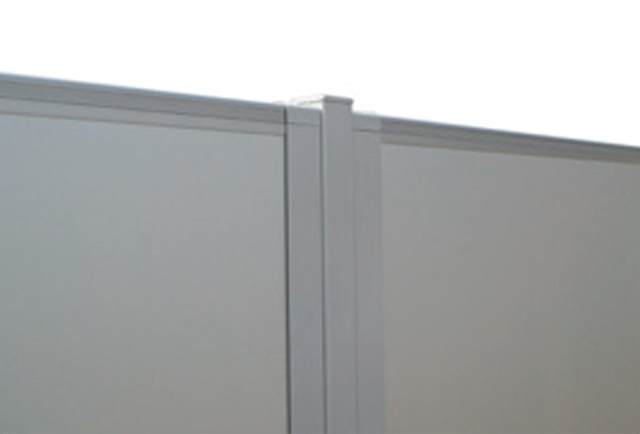

中間部
中間部

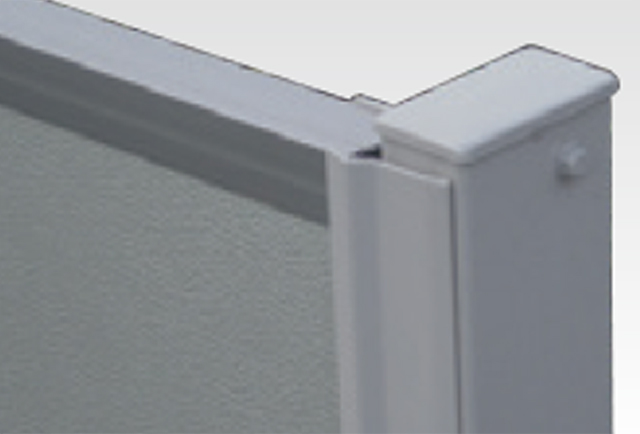

端部
端部

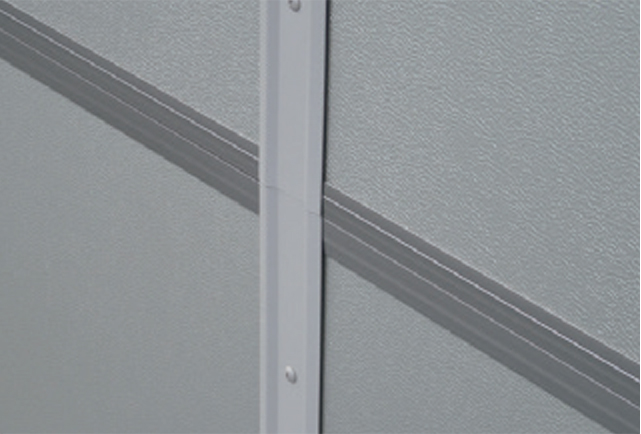

パネル接合部
パネル接合部

安全性

「人」に配慮された安全・安心な街づくりのために
  • 通行時に引っかからないように突出部をなくし安全性に配慮しています。

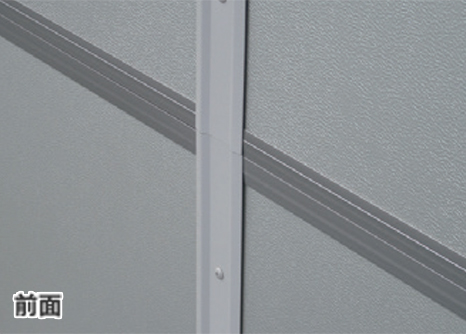

前面
トラス小ネジ採用で突出部なし

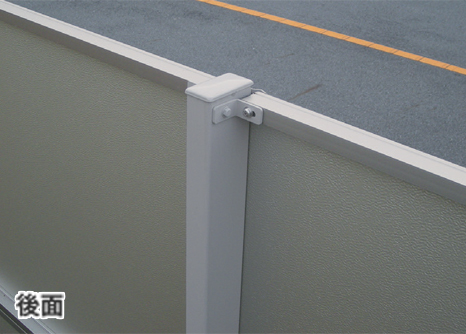

側面
アルミ枠の端部もカバー材で保護

施工性

施工には軽さが基本
  • アルミ枠を採用した軽量パネルにより施工性に優れています。
    0.5m×2mパネル 約8kg/枚
    1m×2mパネル 約14kg/枚

現場対応性

現場状況に応じた対応ができます。
  • 現地でパネルを分解して、上下枠、面材をカットし、再度組み立てることで端尺パネルを簡単に製作できます。端尺パネル切詰加工は現地にてお願いします。

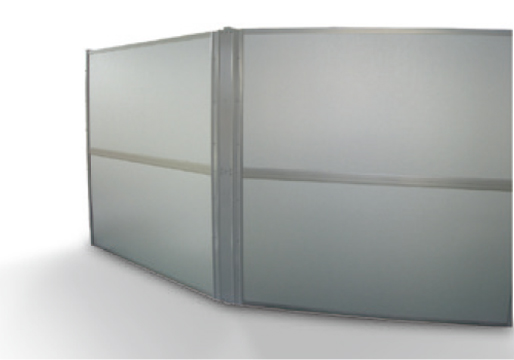

コーナー対応

コーナー支柱
芯ずれ量
  • ※その他の角度の場合の芯ずれ量はお問い合わせください。
  • ※フリーコーナー支柱の両側のパネルは切詰加工が必要です。
コーナー対応
