受注生産品

サイクルシェルターGSLシリーズ

シンプルなデザインと優れた施工性を持つ自転車置場シリーズです。

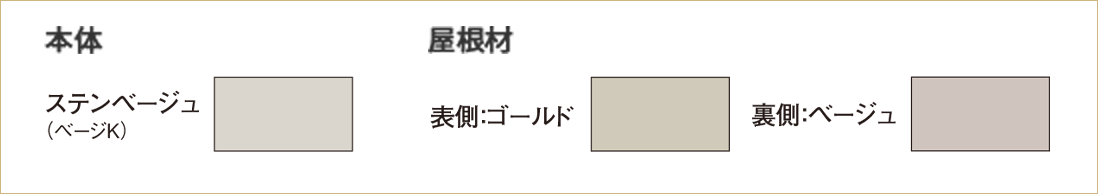

標準色

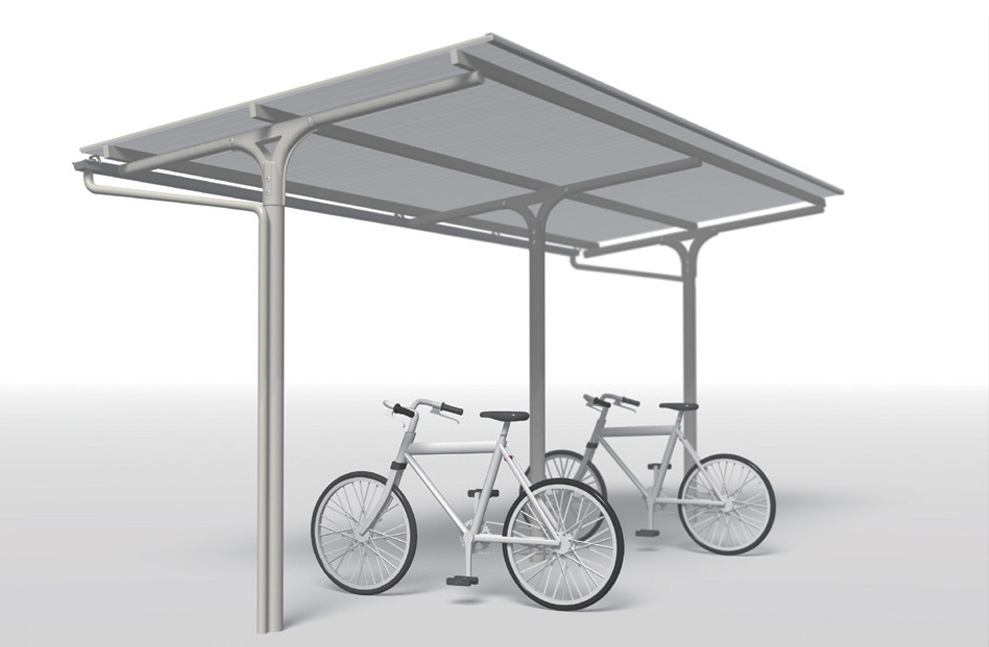

GSL

シンプルなデザインと優れた施工性を持ち、自転車の出入れが楽な片持ち支柱タイプの自転車置場です。

基礎は埋め込み式です。
基礎は埋め込み式です
  • ※ベースプレートタイプはオプションです。
基礎は埋め込み式です。

特長

優れた施工性
  • フリー支柱方式の組立のため施工時の誤差を吸収できます。
  • 開放型の母屋を採用することで、母屋の取付けを簡素化しました。
  • 連棟でも母屋の穴開け加工は不要で、現地加工は切断のみです。

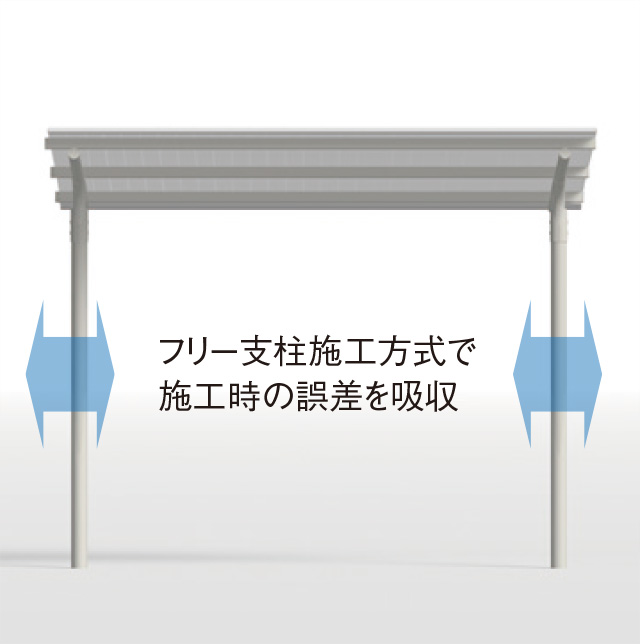

フリー支柱施工方式で施工時の誤差を吸収

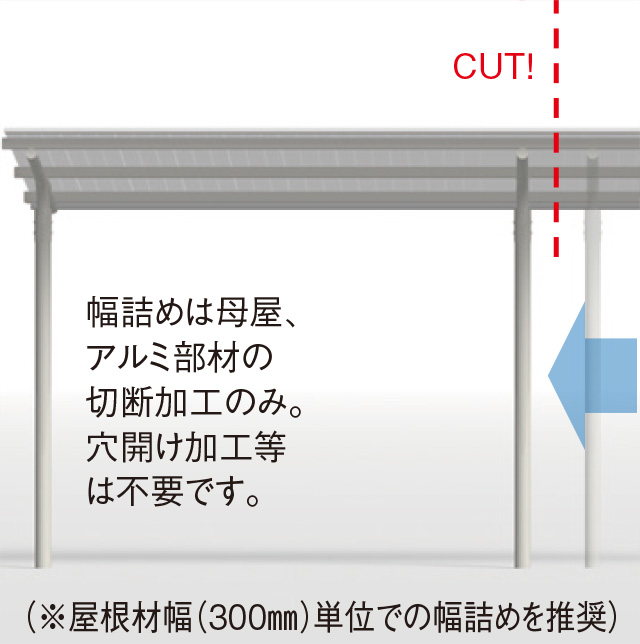

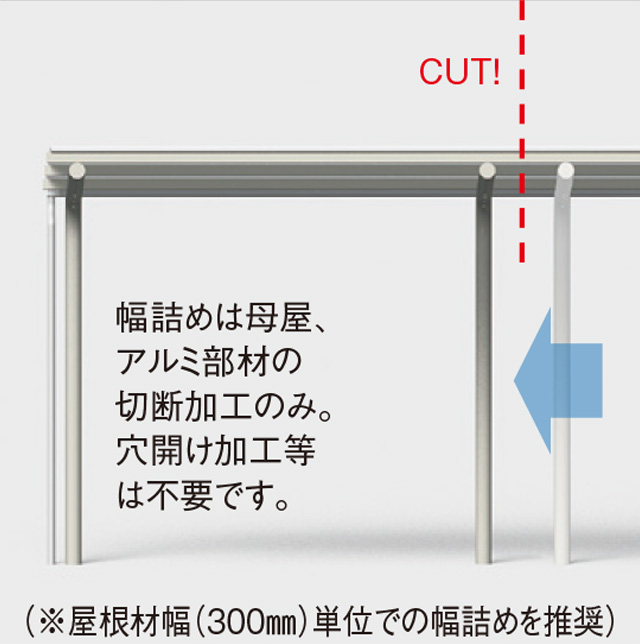

アルミ部材の切断加工のみ。穴開け加工等は不要です。

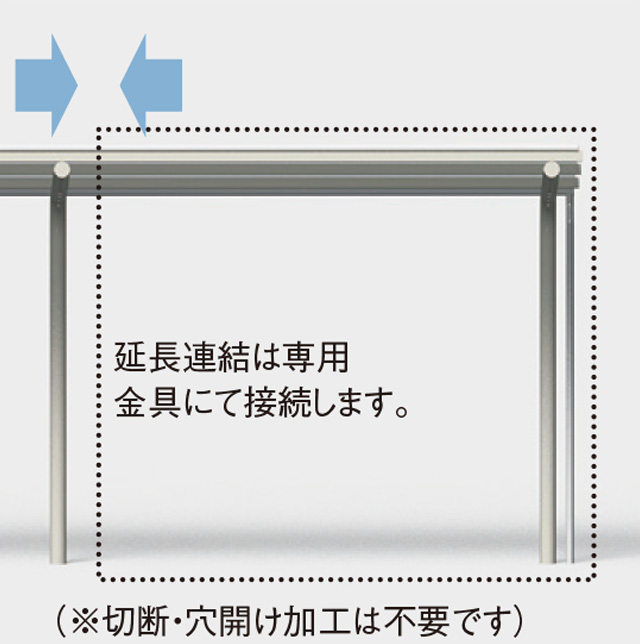

延長連結は専用金具にて接続します。
  • ※連結部は、支柱センターから160㎜以内となるように施工してください。
  • 割付も簡単で、専用金具により、連棟施工もスピーディ-です。
分譲・賃貸マンション等にマッチするベージュ系カラー
  • 支柱・梁・母屋はベージK色、屋根材はゴールド(ベージK近似色)の設定にしました。
  • 屋根材は国土交通省認定の不燃材料です。(不燃認定番号NM-8697)。
都市部での使用を考慮した強度設計
  • 設計風速:34m/s ※地表面粗度区分Ⅲ
  • 積雪荷重:600N/㎡ ※積雪量30cm(比重0.2)

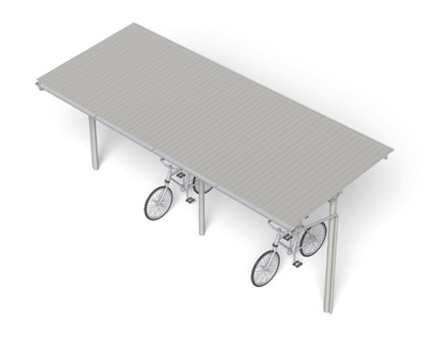

GSL-T

シンプルなデザインと優れた施工性を持ち、敷地を有効活用する中央支柱タイプの新型自転車置場です。

基礎は埋め込み式です。
基礎は埋め込み式です
  • ※ベースプレートタイプはオプションです。
基礎は埋め込み式です。

特長

優れた施工性
  • フリー支柱方式の組立のため施工時の誤差を吸収できます。
  • 開放型の母屋を採用することで、母屋の取付けを簡素化しました。
  • 連棟でも母屋の穴開け加工は不要で、現地加工は切断のみです。
フリー支柱施工方式で施工時の誤差を吸収
アルミ部材の切断加工のみ。穴開け加工等は不要です。

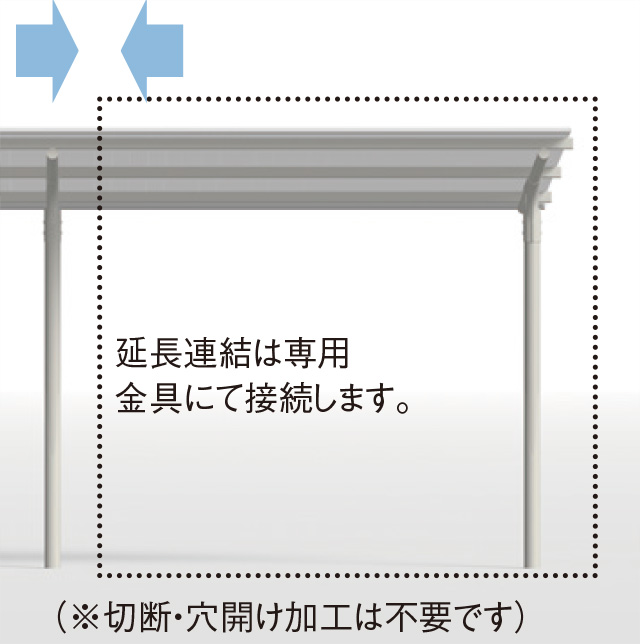

延長連結は専用金具にて接続します。
  • ※連結部は、支柱センターから160㎜以内となるように施工してください。
  • 割付も簡単で、専用金具により、連棟施工もスピーディ-です。

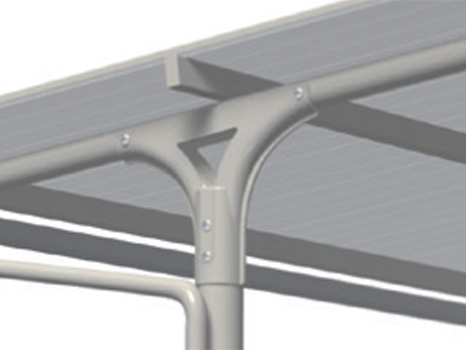

金具の位置決めや梁の仮置きが可能な金具
  • 中央部の空間により、母屋のボルト固定が容易です。
  • 支柱端にかぶせ、金具位置決めが容易です。

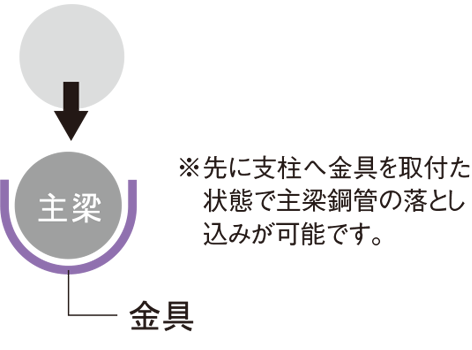

  • 上部開放形状により主梁の仮置きが可能です。
金具
金具
分譲・賃貸マンション等にマッチするベージュ系カラー
  • 支柱・梁・母屋はベージK色、屋根材はゴールド(ベージK近似色)の設定にしました。
  • 屋根材は国土交通省認定の不燃材料です。(不燃認定番号NM-8697)。
都市部での使用を考慮した強度設計
  • 設計風速:34m/s ※地表面粗度区分Ⅲ
  • 積雪荷重:900N/㎡ ※積雪量45cm(比重0.2)

GSL-D

シンプルなデザインと優れた施工性を持ち、背側面パネル付で自転車を雨風から守る背側面パネルを標準装備した自転車置場

基礎は埋め込み式です。
基礎は埋め込み式です
  • ※ベースプレートタイプはオプションです。
基礎は埋め込み式です。

特長

優れた施工性
  • フリー支柱方式の組立のため施工時の誤差を吸収できます。
  • 開放型の母屋を採用することで、母屋の取付けを簡素化しました。
  • 連棟でも母屋の穴開け加工は不要で、現地加工は切断のみです。
フリー支柱施工方式で施工時の誤差を吸収
アルミ部材の切断加工のみ。穴開け加工等は不要です。
延長連結は専用金具にて接続します。
  • ※連結部は、支柱センターから160㎜以内となるように施工してください。
  • 割付も簡単で、専用金具により、連棟施工もスピーディ-です。
金具の位置決めや梁の仮置きが可能な金具
  • 上部開放形状により主梁の仮置きが可能です。
金具
金具
分譲・賃貸マンション等にマッチするベージュ系カラー
  • 支柱・梁・母屋はベージK色、屋根材はゴールド(ベージK近似色)の設定にしました。
  • 屋根材は国土交通省認定の不燃材料です。(不燃認定番号NM-8697)。
都市部での使用を考慮した強度設計
  • 設計風速:34m/s ※地表面粗度区分Ⅲ
  • 積雪荷重:1,200N/㎡ ※積雪量60cm(比重0.2)
金具

耐雪仕様

耐雪仕様構造

意匠・施工性はそのままに積雪地設置を考慮した耐雪仕様もラインアップ。

  • 設計風速:34m/s ※地表面粗度区分Ⅲ
  • 積雪荷重:4,500N/㎡ ※積雪量150cm(比重0.3)
